据机主说在正常收看中突然“啪”的一声图像、伴音、光栅同时消失。很快“嚓”的一声又可正常收看，2天后旧病复发。最后呈三无且机内有吱吱叫声故障。

　　拆机观察发现行扫描电路中多处被焊过，通电试机发出“吱吱”叫声的部位不在开关变压器。而在行输出变压器内部。

　　测+B端输出电容C827（放电后测）两端电阻值为6kΩ左右，排除行管短路的可能性；通电测+B电压为135V；再测行管Q402c极电压也为135V，正常工作时行管c极电压应略高于+B电压。由此判定行扫描电路未能正常工作。

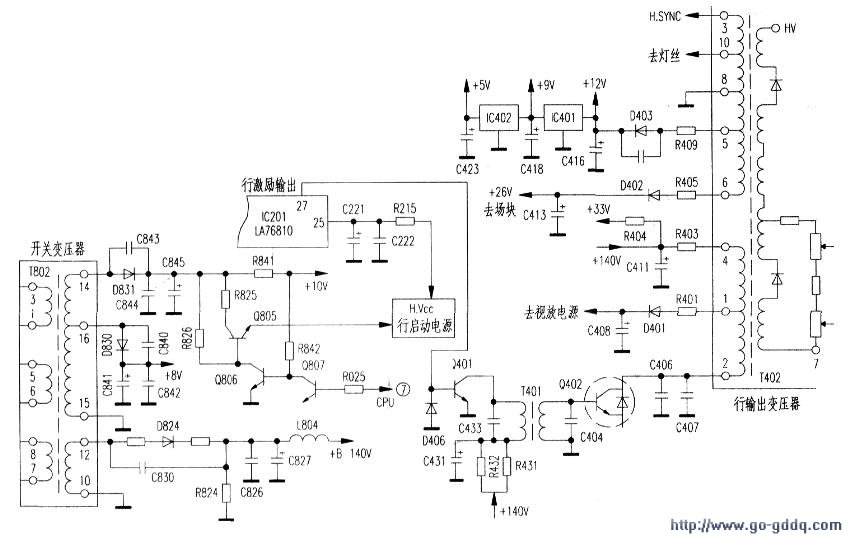

　　行扫描电路不能正常工作通常有以下三种原因：（1）行振荡停振；（2）保护电路动作；（3）CPU未能正常工作。区分保护电路是否动作的最好办法是：用万用表DC250V挡红表笔接行偏转红线，黑表笔接行偏转另一端，接通电视机电源。如万用表读数为100多伏然后回到0V，则说明保护电路动作；如开机后始终没有读数。则为行振荡电路或CPU有故障。实测行偏转线圈两端电压始终为OV.说明保护电路未动作。故障很可能是行停振或CPU有故障。测量IC201（LA76810A）（25）脚行振荡启动电源端电压在2.2V～2.8V间波动（正常电压值为5V），当行变有“吱吱”叫声时为2.8v.无叫声时为2.2V，说明行振荡电源明显偏低。该行电源由开关变压器T802（14）脚输出。轻Q805i~整后输出+5V电源（见附图）。实测Q805c极电压为9V，b极为2.6V，e极在3.2V～3.5V间波动，说明该管处于反偏状态。查Q805偏置电阻等均未发现异常；再测Q806c极电压在2.8V～3.5V间波动，b极为0.5V，e极为0V，也不正常。检查Q805～Q807及其外围元件无异常。Q807b极受控于CUP（7）脚待机控制，测CPU（7）脚电压在开，待机时有高低电平变化。说明CPU工作基本正常，难道是行输出变j土器1'402损坏，或其次级短路？脱开T402（5）～（6）绕组后试机。行管c极电压明显高于+B电压，且能听到高压的“嚓”声。

　　且“吱吱”声消失。据此重点查T402（5）～（6）绕组相关元器件。如三端稳压器Ic401、IC402及场输出块LA7840。未见异常，分别代换也无效。维修陷入僵局。再仔细检查并代换附图中的有关电容，重点是+B端电容C827、+8V端电容C842、+IOV端电容C845，均无效；再检查代换T402次级输出端相关电容，终于发现C411（4.7μF／160V）顶部塑皮稍有下陷。将其更换后故障排除。复测C4ll电容与新换电容的充放电现象完全一样，其容量也无差异。笔者为了探个究竟，用22μF/250V电容代换C411试机，电视机也能正常工作，由此分析此电容属于高频特性变差而造成此故障。
