检查电源板各输出元件。发现vA电压的滤波电容C8059炸裂。

　　VA电压的滤波电容炸裂。说明VA电路有严重的过压现象，VA电压的稳压反馈电路存在故障。导致电路输出电压大幅度升高。VA电压的稳压反馈电路主要由R8138、R8142、R8134及VA电压可调电阻器VR8007、IC8029，光电耦合器IC8025、ZD8010、IC8023（4）脚等组成。

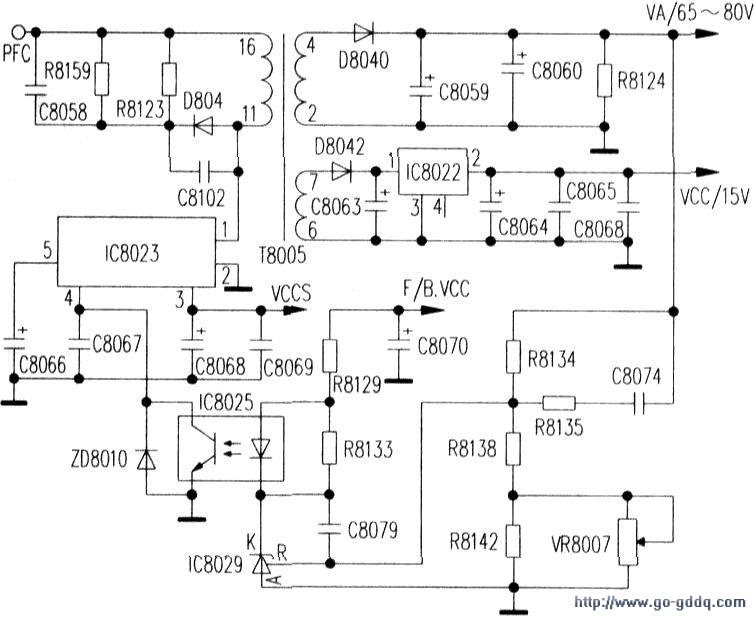

　　有关电路见图所示。由PFC电路送来的380V左右的电压。

　　经开关变压器T8005的（16）～（11）绕组，加到IC8023的（1）脚，送到其内部开关管的漏极，同时由0801l集电极输出的VCC—S电压加到1C8023的（3）脚，使其内部振荡电路工作，由振荡电路产生的激励脉冲使开关管工作在开关状态。IC8023的开关管导通后，开关变压器T8005的各级处于储能状态，开关管关断时，T8005的二次侧各绕组通过各自的整流二极管和滤波电路释放能量。给后级各负载供电。其稳压控制电路的稳压过程为：当市电升高或负载变轻引起开关电源产生的VA电压升高时，电容C8060两端电压也随即升高，经电阻R8134、R8138、R8142、VR8007分压取样后。使加到IC8029的R端电压升高，IC8029的K端电压下降，光电耦合器IC8025内的发光二极管亮度加强。其次级光敏管电流增大，阻值变小。使IC8023的（4）脚电位下降，其内部开关管的导通时间缩短。输出电压下降。当输出电压下降时。其稳压过程相反，从而达到稳压的目的。经上述电路分析后，检查电路各有关元件C8074、R8134、R8138、VR8007、R8142、C8079及IC8029、IC8025，最后发现光电耦合器IC8025损坏，更换一只PC817后，故障排除。
