首先开机测试，发现在时光再现功能下，图像不良。测试USB图像，发现USB图像没有问题。根据信号流程图可知。问题应该在PVR模块。于是首先检测U27的工作条件。发现供电、总线、振荡、复位电压都没有问题。

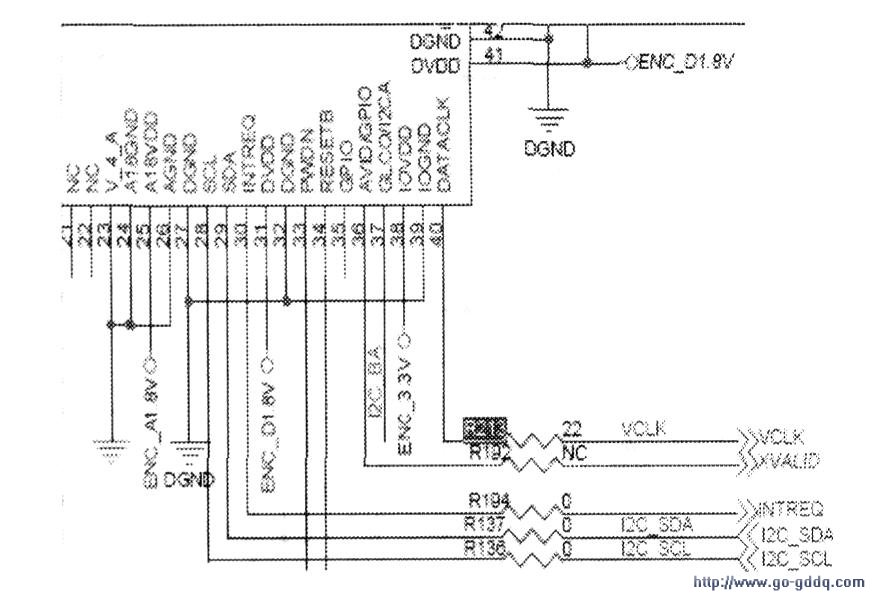

　　再测试U27的数字信号输出，因U27输出的数字信号还需要VCLK（数字时钟）、XVALID（视频指示输出）、INTREQ（中断请求）配合。才能完成图像的解码工作，在测试u27的输出时发现。第（40）脚的数字时钟输出信号没有送到U16，继续检测电路，发现R213开路。更换后开机测试，故障排除。
