此机更换行输出变压器后，收视基本正常，但部分台彩色忽有忽无，甚至无彩色，大部分台彩色正常。

　　拆开机壳。通电试机，发现行输出变压器外壳有明显的打火现象。屏幕也无光。说明行输出变压器已损坏。换为新件后试机，仍出现上述故障现象。故怀疑新换的行输出变压器可能有问题。又重新更换一只试机，故障依旧。

　　原故障为行输出变压器打火，可能造成解码芯片或外围元件损坏。该机解码芯片为东芝公司的TA8690。集成块与彩色解码电路相关引脚为（11）脚APC滤波，（12）、（14）脚为压控振荡，（13）脚电源。（21）脚行逆程脉冲。（31）脚视频输入，（35）脚色度输入，（36）脚同步分离，（39）脚对比度控制，（40）脚色饱和度，（42）脚消色滤波，以及外围元件共同完成。

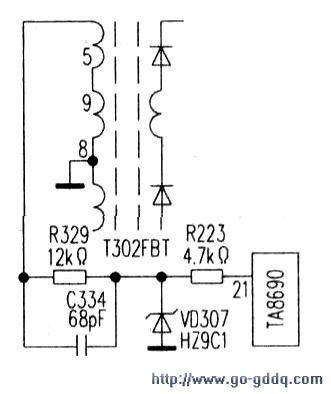

　　首先，用示波器观察（35）脚色度信号输入情况，波形幅度为520mVp-p，图标为450mVp-p，正常；再观测（31）、（36）脚也正常。测4.43MHz晶振频率也正常，但TAB690（21）脚脉冲幅度为2.6Vp-p，与图标4.2Vp-p不符，再测行输出变压器第（5）脚脉冲为150Vp-p与图标一致，估计行输出变压器第（5）脚到TA8690（21）脚间的电阻、电容。二极管有变值、漏电现象，逐一检查。未发现疑点。

　　回顾一下彩电原理，R—r色差信号是逐行倒相的，所以解调时也要采用逐行倒相的本机副载波来同步解调出R—r色差信号，这个任务由PAL开关来完成，但PAL开关由双稳态触发器触发，而双稳态触发器又由行逆程脉冲触发。如果没有行逆程脉冲或脉冲不足。则会造成无彩色或彩色时有时无的故障。

　　根据以上分析。试着把R329由原来12kΩ减小到8.5kΩ，实测TA8690（21）脚脉冲。幅度为4Vp-p，这时彩色完全正常，故障排除。
