TCL王牌HiD3428H型数字高清彩电光栅水平方向失常
来源:本站整理  作者:佚名  2011-03-28 17:14:16

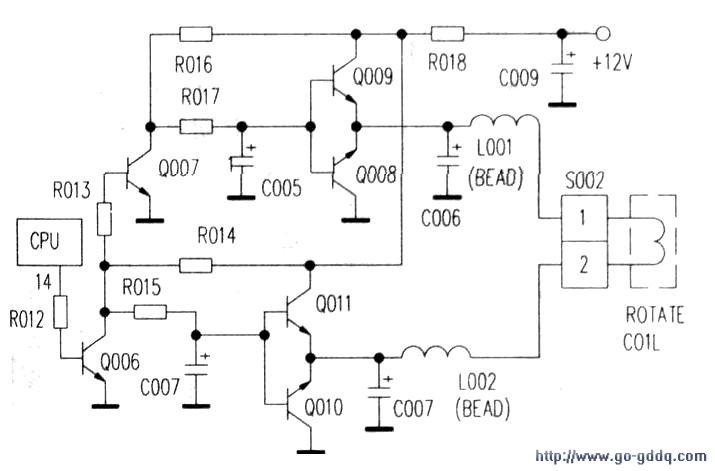

  通电开机后,按红外遥控器上的地磁校正键时,光栅水平方向倾斜失常。无反应,无法校正。初步判断是地磁校正电路有问题。此机的地磁校正电路如附图所示。它是由Q006~Q011及电阻、电容等组成的ROT电路,负责校正行、场偏转电流产生的可变磁场对电子束在水平、垂直方向扫描形成光栅时。

  由于地球南北向的固定磁场对电子束扫描时产生的误差影响光栅的水平倾斜度和色纯度。由附图可以看出Q006、Q010、Q011等组成的地磁校正电路产生的电流经接插件S002(1)、(2)脚间接入地磁校正线圈,(1)脚接+6V基准直流电压,(2)脚接推挽直流放大器Q010、Q011的中点,Q006基极所接CPAU板的(14)脚脉宽调制信号产生的直流电压增加时。

  Q006韵集电极电流也随之增大,其电压下降。则Q011(NPN型晶体管)正偏压减小。此时Q010(PNP型晶体管)正偏压增大,Q011内阻增大。而Q010内阻减小。与约+20V直流电压分压后,Q011与Q010连接点上的电压下降。

  当S002(2)脚电压低于6V时,流过地磁校正线圈中的电流方向为(1)、(2)脚相反。当CPU板(14)脚脉宽调制信号产生的直流电压减小时。由上述分析得知。流过地磁校正线圈中的电流方向为(2)~(1)反转。当CPU板(14)脚脉宽调制信号产生的直流电压使S002(1)、(2)脚相等时。地磁校正线圈中无电流通过。

  由上述分析得知校正中直流电流的大小与方向。是由地磁校正线圈产生的固定磁场来校正由地磁场水平分量造成的光栅倾斜和色纯度不良。也可校正由偏转线圈安装不正造成的光栅水平方向产生的倾斜。

  应重点检查附图中的有关元件。经对Q007、R016、R017、C005、Q008、Q009、R018、C009、L001及R012、Q006、R014、R015、C007、Q010、Q011、C008、L002等元件进行检测。发现电容C007已严重漏电,更换一只1μF/50V电解电容后,故障排除。
