海尔D29FV6H-A8彩电,开机电源指示灯亮,但呈黑屏
来源:本站整理  作者:佚名  2011-03-28 17:14:14

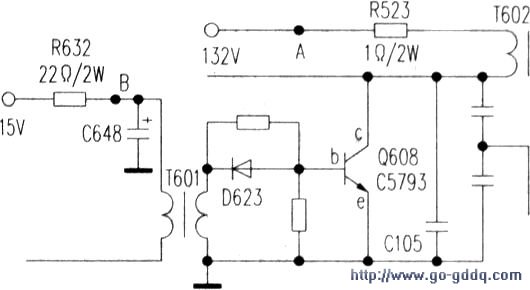

  如图,先断开R523,在A点接人假负载(100W白炽灯),开机。灯泡点亮。测A点电压为+132V;再测电源其他直流输出。15V、30V、5V、10V等都比较稳定。开关电源正常。

  把R523焊上。测量Q608c极电压。为132V,说明Q608没有工作或有故障。测Q608b极,为0V(正常为-0.15V),说明Q608没有工作条件。逐级向前检查,D623负极电压为0V(正常为交流1V左右);测量T601初级供电电压也为0V(正常为13V)。由此说明故障是由于激励变压器失去供电电源而无次级电压。使得行输出管Q608处于截止状态,从而使行输出变压器T602停止工作而造成了电流黑屏。

  测量B点电压为0V,而测供电C点电压为15v。关机拆下R632,测量其阻值为无穷大。在更换R632之前。先检查相关电路。检测B点对地阻值,无短路现象;检查T601、D623、Q608等比较正常。更换R632(换为22Ω/3W),开机。电视恢复正常。故障排除。
