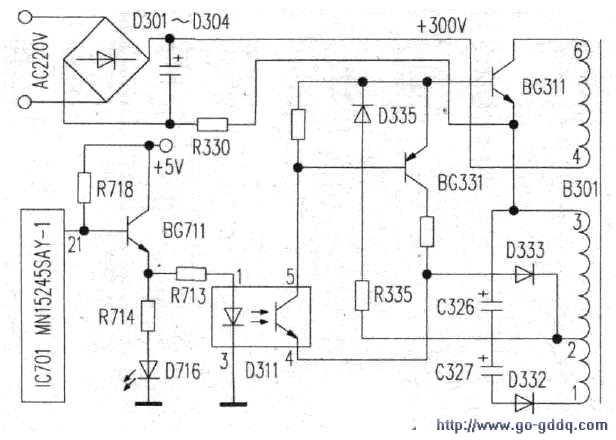

该机设置有30分、60分和90分三挡位定时关机，供用户选择，相关电路如图所示。定时关机是借助开/关机电路得以实现的。在待机状态时，CPU（21）脚输出高电平，收到开始指令后，（21）脚立刻为低电平，上述高低电平控制着开关电源的工作状态（起振或停振），完成待机和开机之间的状态转换。

　　在正常工作时，CPU从置入定时（睡眠）关机信息之后，开始正常计时，到达预定的计时时间（或30分或60分或90分）之后，CPU（21）脚立即跃升为高电平。于是，BG711由截止变成导通状态，其e极随之由低电平变为高电平。接在BG711e极的两路光电器件均进入点亮状态：D311光电耦合器内部的发光二极管点亮以后，使光敏管c、e极间的电阻值迅速下降，BG331导通程度大增，c、e极间电阻大大降低，并形成对开关管BG311b极激励电流的分流作用。一旦这种分流破坏了BG311的振幅平衡条件时，BG311便停振截止，开关变压器B301副边的4组直流电源均下降为0V，使机器进入待机状态。

　　同时，BG711e极的高电位将待机指示灯D716点亮，表明机器正处于待机状态。

　　操作遥控器上POWER功能键，使之在开机、待机状态间来回转换，未见异常。说明开、关机的执行电路无故障。按睡眠定时键，并设定30分的定时时间，用数字表监测CPU（21）脚电位。当正常收视时，正常；当定时30分结束时，发现该电位上跳一下又立刻恢复0V电平（D716随之闪动一下），机器继续工作而不能定时关机，说明CPU内置的时间限定电路有故障。除了更换CPU之外，别无他法。将其更换后，一切正常。
