在收看中自动关机,是彩电常见故障之一。造成该故障原因很多,大致有几个原因,一是保护电路动作,二是开关电源启动困难,三是待机控制电路故障所致。应先排除前二者故障后,再考虑待机控制电路故障。由待机控制电路造成的自动关机故障,主要是由CPU不能正常工作所致,可按下列步骤进行检查:
(1)测量CPU的+5V工作电源是否正常,当该电压丢失或太低(如低于4.4V)时,CPU就会工作失常。
如果该电压不正常,应检查有无+300V直流电压,降压电阻及稳压电路等有无变值。若仍不正常,说明CPU本身损坏。
(2)反复按下遥控器上的开机/关机键,测量CPU的待机控制信号输出端电压应有OV和5V高低电位的变化,如没有变化(在遥控发射与接收正常的情况下,可以判定CPU损坏或者CPU周边元件有问题,如CPU外接振荡电路失常,CPU复位电压失常等。
(3)CPU无时钟振荡信号。通常由石英晶体、电容与CPU内部电路共同组成振荡电路,产生供CPU正常工作所需的时钟信号。若石英晶体失效或电容漏电,会导致振荡频率偏差太小,甚至没有振荡信号,使CPU无法工作。在有条件的情况下,可用示波器测CPU相关引脚的振荡波形。用万用表很难判断出石英晶体、电容的好坏。因此,若无示波器时,最好用替换法逐一替换检查。
(4)无复位信号。每次接通电源时,复位电路从一低电平变为高电平的复位信号,输入到CPU的复位端子。CPU复位后,才能开始执行工作程序。如果CPU复位电压输入端始终为低电平或高电平,即无由低电平跳变为高电平的过程,则CPU无法工作。所以,在确认CPU供电电压正常,并有时钟振荡信号正常的情况下,可在开机瞬间测量CPU复位电压输入端电压,若该端电压从0V上升到+5V,有短暂的延时过程,说明复位电路正常。若始终为0V或电压过低,则说明复位电路有问题。在弄清楚由待机控制电路引起的自动关机的原因后,即可按上述步骤进行检查了。

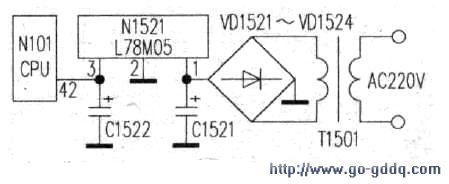

该机的待机控制相关电路如图所示。检查CPU(NP83C266BDRNA)(42)脚有无+5V电源,发现无+5V电压输入,造成CPU无法工作,查+5V电源形成电路,该机+5V电源由副电源变压器T1501降压,经VDl521~VDl524桥式整流得到10V左右的直流电压,经C1521滤波、N1521稳压后从其③脚输出+5V直流电压为CPU供电。测量整流桥正常,C1521良好。测N1521③脚无电压输出,估计是稳压块损坏。用一只低压差三端集成稳压器DA76L05替代L78M05,有+5V电源输出,开机试之一切正常。
