根据故障现象检查发现TV、AV、VGA均无图像显示，显示屏发光正常，但无字符显示。经对该机电路分析后，怀疑故障可能出在液晶显示处理器U4（GM2221）的有关电路中，由U15（TVP5146POFP）输出的数字YUV信号，经液晶显示处理器U4（GM2221）的内部图像处理器、RAM、ROM、OSD控制、内置X86微处理器、PWM通道、PLL时钟控制发生器、ADC、智能图像处理、LVDS信号等电路处理后，将LVDS信号分别从GM2221的（13）～（22）脚和（29）～（38）脚两路输出。

　　一路经RNl、RN2、RN3送入数字板组件接口插座J10的⑧～⑩脚，由其直接送入液晶显示电路。另一路则经RN3、RN4、RN5送入数字板组件接口插座J10的（20）～（30）脚，由其送往液晶显示屏电路。测量U4（GM2221）的各关键点电压5V、3.3V、1.8V均正常，查F1处的12V电压异常，再测12C总线电压，U6的供电也正常，检查U4的晶振也无问题，测量RNl和RN6等阻排无波形，故而怀疑U4与U6及信息通路有问题。

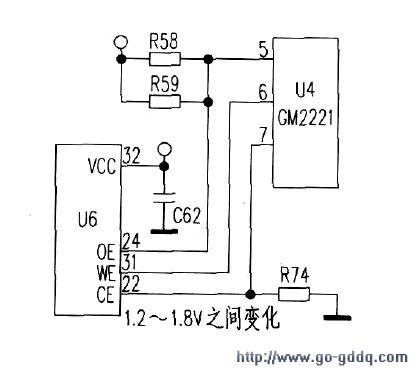

　　分别检查与其相关联的电路，发现U6（32）脚电压为1.8V左右，并且抖动，而正常时该脚电压为稳定的+5V电压（如图所示），检查附图中的C62发现漏电严重。由于电容C62漏电导致U6无法正常工作，而U6是一个抄写程序的集成电路，它不工作，就无法与U4之间建立正常的工作关系，使U4也工作失常，所以导致了屏幕无图像故障。更换该电容后，再测U6（32）脚电压恢复至+5V电压范围，图像显示也恢复正常状态。
