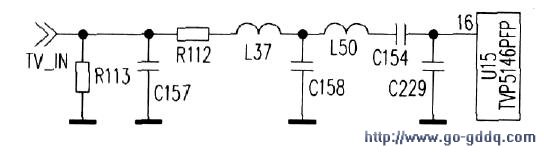

开机后屏幕能点亮，说明背光驱动电路电源元件均正常，故障有可能出在小信号切换处理电路，此机的TV-IN视频信号则是由数字板组件插座J5的⑧脚输入的，经电容C157、C158滤波，电阻R112限流，电感L34、L50抑制信号干扰，再经电容C154耦合，送入数字视频解码器V15（TVP5146PFF）的（16）脚，有关电路如图所示。

　　视频信号经U15内部数字转换器、ADC、取样AGC-MUX控制、同步发生器、时间处理器、12C总线，视频处理及VBI处理器等电路处理后，分别由其（43）～（47）脚、（50）～（52）脚输出数字8bitYUV信号，送入U4液晶显示处理器GM2221的第（102）～（111）脚，由其内部电路图像处理器、RAM、ROM、OSD控制，内置X86处理器、PWM通道、PLL时钟发生器、ADC、智能图像处理及LVDS信号处理器处理后，送入液晶显示屏电路。

　　因该机有VGA、色差、AV多路信号输入功能，首先输入一个VGA信号，图像显示正常，说明供电电路V4、V5及此路输入电路元件均正常。再输入一个AV视频信号，图像显示也正常，说明这部分电路也正常。由此看来故障有可能出在U15本身及（16）脚外围电路元件，重点检查附图中U15（16）脚有关元件，首先测量其（16）脚电压为0.1V左右，而正常时该脚电压为0.5V，查其C157、R112、L37、C158、L50、C154、C229，结果发现电容C229漏电严重，更换一只330pF的瓷片电容后，再测U15（16）脚电压恢复至0.5V，屏幕图像显示恢复正常，故障排除。
