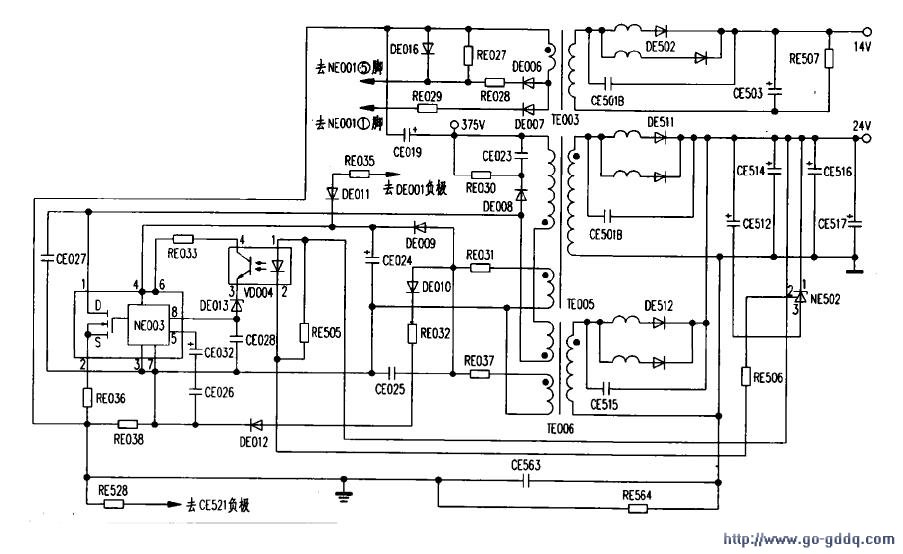

开盖通电测量5V-S电压正常，测量电容CE502两端12V输出电压也正常，测量背光灯电源输出端24V电压为0V，此机背光灯电路见附图所示。375V电压经TE005初级绕组加到NE003（STR-X6769）①脚，PFC电源工作后，TE001-TE002次级绕组通过DE001整流、RE035限流，给二极管DE011二次整流后加至NE003④脚，为其提供启动电压，电源开始工作。将电源板拆下在CE551电容两端接上一只5W/39Ω电阻作为负载，然后测量电容CE019两端电压为300V，说明功率因数校正电路没有工作，该电路正常工作时CE019两端电压为375V。因此24V背光灯供电无输出，估计是背光灯供电电路或其负载有故障，导致电流过大而引起保护。当开关管过流时，电阻RE036是它的取样电阻。24V电压经电阻RE038加到NE003⑦脚，使其内部保护电路动作而停止工作，以达到过流保护的目的。当电源正常工作时，TE005辅助绕组通过电阻RE031分为两路：一路经DE009整流给NE003④脚提供稳定20V电压；另一路则由DE010整流，再经RE032限流后，通过DE012送到NE003⑦脚进行准谐振控制。电路工作稳定后，TE005储存的能量通过DE511整流后输出24V电压，如果因某种原因24V电压升高时，加到NE502取样电路①脚的电压也随之升高，其②脚电压下降，光电耦合器NE004①、②脚内部发光二极管发光强度增强，③、④脚内光敏晶体管内阻变小，从而使NN003⑥脚电压上升，其内部振荡频率降低，开关管的导通时间变短，从而达到稳定24V电压的目的。经上述电路分析后，测量TE005开关变压器次级整流二极管DE511正常，查滤波电容CE514、CE516、CE517，最后发现CE517漏电严重，更换一只2200μF/50V电容后，故障排除。
