此机的故障现象为行不同步且无伴音，自动搜索不存台，搜索到信号时屏幕呈杂乱的斜花纹，图像不能瞬间闪现，连续开/关机。原存储的台能正常出现，且图声俱佳。换台时有时正常，有时出现故障。

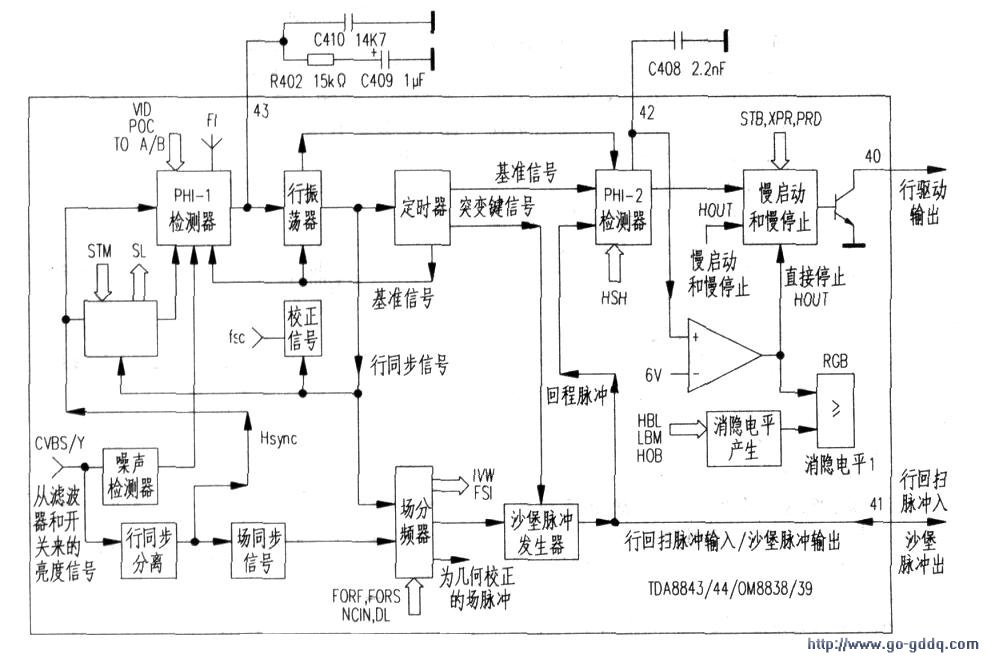

　　根据故障现象，类似于A丌失谐，于是拆机后通电。先测量N301（TDA8844）（12）脚8V和（37）脚5V供电电压均正常稳定。接着检查（5）脚图像中放PLL电路外的R301、C303无异常，根据以往维修经验，（5）脚外的两只元件其中有异常时，有时无图或图淡，有时导致PLL电路工作异常而图像不稳。为保险起见，代换C303后仍无效。看来故障另有原因。于是，进一步检测（53）、（54）脚的AGC电压，有2—4v的变化电压值，这表明。AGC控制正常。参考相关资料分析，（42）、（43）脚外接元件均为PH1-1、PH1-2滤波器滤波元件，内部电路见附图。分析认为，该故障应与（42）、（43）脚外的滤波元件有直接关系，若外接元件无异常。则只有怀疑TDA8843内部损坏了。根据先简后繁、先外后内的检测常规，先细查（42）、（43）脚外接滤波元件。结果用MF—47型万用表测得C409（1μF/50V）钽电容无异常，将万用表值于R×10k挡重测，测得其呈现420kΩ左右漏电电阻，将其更换后。上述故障全部消除，一切恢复正常。

　　故障是排除了。但对其缘由总感不解。按常规。行频频偏或不同步不应影响到伴音和自动搜索，此故障却一反常态，在故障出现时，伴随伴音消失且自动搜索不存台。为探究原因，笔者结合TDA8844内、外电路作了进一步分析研究，原来TDA8844电路通常在应用时。在（55）脚外接入一个去加重电容。当识别电路确认无视频信号时。去加重端就会自动静音，在这里去加重就相当于视频检测自动静音功能。另一方面，正常的沙堡脉冲是由行、场逆程脉冲按一定方式组合的复合同步脉冲，该机由于（43）脚外的PH1-1滤波电容漏电而不良。从行振荡器开始行振荡的频率就产生了异常。这必然导致沙堡脉冲产生器产生的沙堡脉冲异常。沙堡脉冲是由色同步选通脉冲、行、场消隐脉冲组成的复合同步脉冲。该脉冲正常与否，关系到图像扫描能否正常运行、亮度钳位、行场消隐、色同步分离、色差延迟、基色钳位、图文处理等一系列功能电路的解调，不难发现。正是由于沙堡脉冲因行振频偏的异常而产生异常。所以才导致了各种并发症的同时出现。其中包括影响到伴音和自动搜索不存台.
