海尔34P9A-T(8829/8859超级芯片)彩电黑屏
来源:本站整理  作者:佚名  2011-03-31 15:21:26



  据用户反映。初期为有时无图无声。有时又一切正常。有时光栅变暗,且伴音时有时无;近期才彻底变为黑屏,且无伴音。

  通常碰到的黑屏故障是机器能开机,且有高压冲击声,屏幕不亮,但伴音一般是正常的。而该机不但呈现黑屏,而且无伴音,与同类故障有些不同。

  根据故障的形成过程与现象判断。故障很有可能发生在开关电源电路,由开始的接触不良逐渐发展成为完全彻底断开而形成的黑屏故障。在故障出现时,打开机盖,观察通电状态下的显像管灯丝能正常点亮。测开关电源副方各输出电压也正常且稳定。测二次放电各组输出电压值也符合要求。看来最初的判断有误。

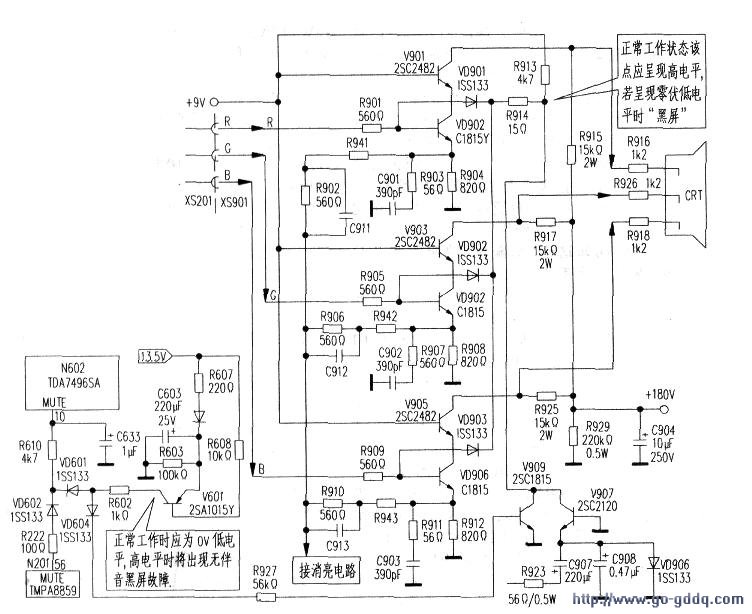

  由于故障现象是黑屏和无伴音两种故障并存,又因黑屏故障通常涉及的面比较宽。而无伴音故障涉及的面比较窄,易于检查和维修,所以决定先从无伴音故障着手,看看究竟因何原因引发无伴音故障,说不定两种故障并存互有关联,在排除无伴音故障的同时,也有可能黑屏故障同时排除。维修思路确定后,找来TDA7496SA伴音功放电路分析,因R、L声道均无伴音,所以估计信号输入通道问题不大,唯一有可能的只有两点:一是伴音功放电路TDA7496SA(13)脚供电中断或异常;二是(10)脚外围电路异常产生误动作而静音。于是先测(13)脚+22v供电正常,测(10)脚静音端为10V左右高电平。分析认为,(10)脚正常工作状态应为OV低电平。静音状态才是高电平,看来确是误静音所致,于是焊开(10)脚外的R6lO(4.7kΩ)电阻一端通电试机。伴音恢复正常,但黑屏故障仍然存在。顺静音控制端(10)脚向外电路查至超级芯片N201(TMPA8859)(56)脚,测其电压为OV,并未输出静音控制所需的高电平,那么TDA7496SA(10)脚的静音控制电平从何而来呢?于是改查(10)脚外男一电路的相关元件VD601、R602、V601等,经测量发现V601(2SA1015Y)集电极有约11V左右的高电平,原来TDA7496SA(10)脚的高电平来自V601的集电极。V601(2SA1013Y)是关机静音与关机消亮点的控制管,正常工作状态下V601 c极应该是0V低电平,只有在关机瞬间。才有可能呈现高电平(见附图)。于是拆焊下V601进一步测量各极间正反向电阻以判断其好坏,这才发现V601(2SA1015Y)集电极与发射极间的正反向电阻明显变小。且出现极不稳定的漏电电阻值,用优质同类晶体管更换后。复原相关电路试机,故障排除。

  虽然故障歪打正着得以排除,但对其中的缘由感到好奇,很是有点不到黄河不死心和追根求源的感觉。于是找来整机电路作进一步分析。这才发现其中的奥妙与常规彩电有所不同。V601作为静音与消亮的双重控制管。彩电正常工作时。由于它不具备导通条件而处于截止状态,c极所接的VD601、VD604又是反向接法,所以c极总是处于低电平状态。在关机瞬间,由于+13.5V被关断,C603(220μF/25V)上所充的电压会通过R603慢慢放电。由于C603两端的电压不能突变。当C603放电达到一定程度时,V601的导通电压会通过VD603、R607、R608加到V601的b极使其导通,在V601导通瞬间其集电极呈现高电平。该高电平一路经VD601、R610加到N601(TDA7496SA)的(10)脚静音端使其实现关机状态下的静音功能;另一路高电平经V604、R927加到消亮控制电路V909(2SC1815)基极使其导通,从而使视放激励管V902、V904、V906迅速截止。进而使视放管V901、V903、V905迅速截止,关断亮度信号。达到消亮目的。

  本例故障正是由于V601严重漏电。使c极呈现高电平,从而使伴音静音、消亮电路同时受控而呈现无伴音输出的黑屏故障。实际上,用户所反映的光栅与伴音异常现象。

  正是V601性能变差且不断加剧的演变过程。
