检查发现熔断器（FUSE）已开路。顺线路再查电源集成块OM0265R（8）脚对地电阻为0Ω。显然其内部已短路。更换OM0265R和熔断器后再开机，指示灯亮。但机器始终处于待机状态不能启动，将视频输出信号接入电视机。电视机屏幕无信号（蓝屏）。看来故障不简单，为方便进一步检查，故测绘影碟机电源电路如图上所示。

　　该机电源由两部分组成，一是独立电源板的开关电源，二是解码板上的芯片供电稳压部分（右图）。开关电源部分的结构形式较常见。其他影碟机的电源与之大同小异；主板上的芯片供电稳压部分中除了几只电解电容外。其他全部都是贴片式元件，解码板采用双面印制板安装，元件外形很小，结构紧凑，好些元件须借助放大镜才能看清楚。

　　电源板部分主要元件和功能：V301～304组成市电整流桥；OM0265R是开关电源专用集成电路，内含开关管、振荡电路及过流过压保护电路等，在小功率开关电源中较常见；T301是开关变压器，用于开关振荡和变压输出；HS817是光电耦合器，KA431是高精密稳压器。HS817和KA431组成开关电源的稳压电路，用于对输出电压（6V）进行取样放大，并向开关变压器的初级电路提供自动稳压控制信号：V302、V303和V305受来自主板的待机SB信号控制，为主板提供-5V电源，SB为低电平待机；开关电源板经插接件XP303为解码板提供+6V和-5V两路电源电压，前者不受待机与否控制，始终为6v输出，后者开机时输出，待机时为OV。

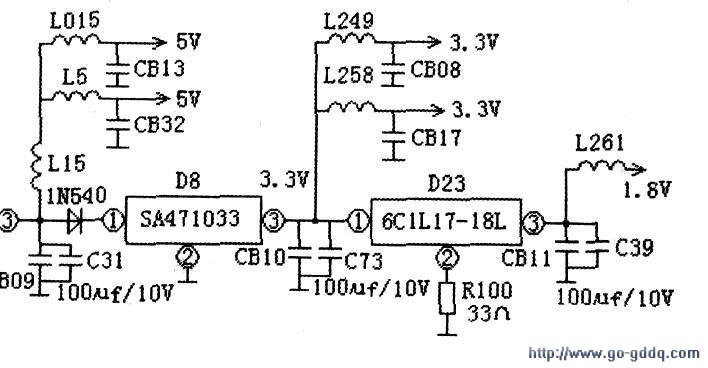

　　主板芯片供电稳压部分：此部分电路可产生5V、3.3V和1.8V三种电压输出，原理不复杂。

　　但元件细小，结构紧密，不易查看。出现故障时。

　　不少修理人员通常简单判定为主板故障而放弃检修，珠为可惜。其实，依笔者检修影碟机主板的经验，主板故障也大多出自电源稳压电路。是可以检修好的。该部分电路主要元件是：

　　050DZ01为可控低压差低功耗5V稳压器，内含高可靠性的过压过流保护电路；SA471033为3.3V稳压器；6C1L17-18L是1.8V稳压器，为解码板的低功耗数字电路提供电源。

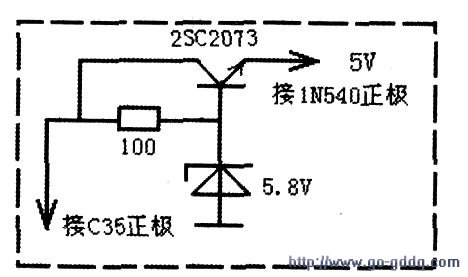

　　故障检修：经比对上述电路图仔细检查电路板，发现更换熔断器和0M0265R后，XP303（2）脚已经有了+6V输出，但-5V端仅有-1V，再查sB端电压为0V，说明主板开机信号中断。这时应先查主板稳部分再查解码IC等，查050DZ01（1）、（2）端电压正常6V，而（3）脚为0V，测得对地电阻约为1.2kΩ，说明负载和电源块本身无短路，判断050DZ01内部开路损坏。因暂时没有该集成块代换，试用下图所示电路对位代换，换好后开机。机器恢复正常工作。故障排除。后来购得一片050DZ01装上，机器仍然正常工作。

　　补充：低压稳压器在其他影碟机中也极为常见，只是所用元件型号有别，除了几只片式稳压集成块易坏外，滤波电感和电容也常有损坏，会导致读碟差、自动关机等故障。贴片式电感和电容元件参数很多无标注，也不易购得。检修时可分别用几十μH和数百pF的普通元件代换。也可用拆机件代换。另外，代换解码板上元件时。

　　最好用尖头电烙铁或热风枪。细心操作。防止短路或烫坏周围元件。
