一台希贵电磁炉烧保险,不能工作
来源:本站整理  作者:佚名  2011-04-01 16:47:23



   拆盖检查,发现保险碎裂。IGBT管已从印制板上拆下(散放在电磁炉内),测量其三个极间阻值均呈击穿状态。

  于是用10A保险管、FGA25N120ANTD管作更换,先不接线盘,但将电磁炉其余部分恢复。然后串接100W/220V灯泡,通电,电磁炉毫无动静。

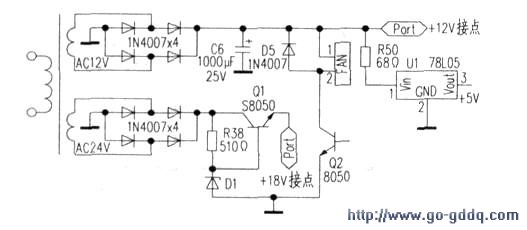

  测量电源变压器,发现其初级绕组已损坏。由于印制板及变压器本身均未提供变压器次级的电压参数。于是将电源部分次级相关电路绘制如附图所示。

  根据印制板上提供的+18V、+5V及散热风扇铭牌上标识的+12V等信息。可以推断出变压器次级输出的电压为AC12V、AC24V,如附图中所示。由于上述的变压器是焊在印制板上的,市场上没有参数和安装尺寸相同的成品。

  但有针对电磁炉维修的开关电源(小巧轻便、价格便宜)。遂购买一件。此品外包装尺寸为6Gmm ×35mm×20mm。非常小巧。配有使用说明书。打开包装,取出电路板,看到该开关电源输出三组电压:+18V、+12V、+5V。于是决定用它替代损坏的原电源部分。将原损坏的变压器拆除,其余不动:用小螺钉将该开关电源固定在电磁炉底罩上。开关电源输入端按极性焊接在整流桥的正负端。其输出端焊接在原电磁炉的+18V、+12v点。+5V不用。

  此时,不接线盘并将电磁炉的其余部分恢复后。再串接100W/220V灯泡后通电。灯泡不亮(说明无明显短路点)。测量+18V、+12V、+5V均正常,面板操作及风扇转动也正常。再将电磁炉直接接电源。用灯泡代替线盘开机。灯泡闪亮。最后。接入线盘并恢复整机,电磁炉恢复正常加热,故障排除。
