康佳T2510B型彩电,接通电源开关,电源指示灯亮,光栅暗淡,雪花点稀疏,无伴音
来源:本站整理  作者:佚名  2011-04-03 09:11:53

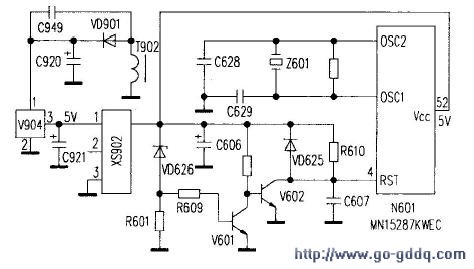

  康接通电源开关,屏幕上有光栅,说明该机开关电源和行场扫描电路工作基本正常。由于各功能键均不起作用,并且屏幕上无字符显示,可初步判断故障发生在CPU电路中。打开机盖用500型万用表检测CPU(N601MNl5287KWEC)(52)脚在路对地正反向电阻均为100Ω,正常值应为600fΩ,相关电路如图所示。焊下三端稳压器V904(AN78M05LB),检查其③脚与②脚之间正反向电阻均为100ΩΩ,说明该IC已损坏。更换后接通电源,N601(52)脚电压恢复正常,但故障依然。

  用万用表检查N601各脚对地电压,结果②脚电压为4.4V,③脚电压为0.2V,而正常值均应为2.3V。

  拔下电源插头,用万用表检查②脚在路对地电阻为18kΩ、③脚为8.5kΩ,正常值应分别为9.2kΩΩ和13kΩΩ,说明CPU②、③脚内电路确已损坏。更换N601后开机,用示波器观察②、③脚时钟振荡信号波形也正常,但屏幕上只出现白色光栅,按各操作键仍不起作用。再次用万用表检查N601各脚对地电压,发现④脚(RST)为高电平5V,而正常时清零复位后应为低电平O.1V。

  拔下电源插头,检查④脚在路对地正反向电阻均为0.6kfΩ,正常值应为10kΩ,说明清零复位电路异常。用万用表检查,发现VD625已击穿短路,更换VD625后再接通电源开关,测N601④脚仍为+5V高电平,进一步检查V602的b、e极正向压降竟达3.2V,其正常值应为0.7V,说明V602b、e极已断路,更换V602后试机,故障彻底排除。
