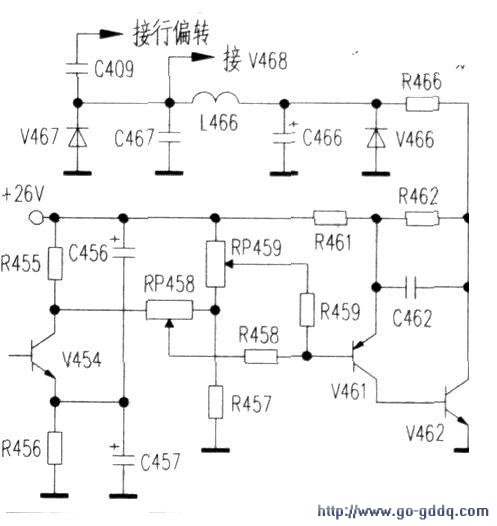

根据故障现象为光栅枕形失真。造成的原因有场偏转线圈有局部短路，枕形校正电路异常。当场偏转线圈局部短路时，水平枕形失真现象更突出。观察场光栅正常。排除了场偏转局部短路的可能。检查枕形校正电路。如图所示。测枕形校正电路供电电压为26V.正常。行逆程脉冲在C466上产生有较高的电压。正常值为35V左右。实测仅有4V。测枕形校正输出管V462e极电压为3.5v。

　　当调节行线性电位器RP459及行幅电位器RP458时，监测V462c极电压无变化，但监测枕形校正激励管V461b极电压有变化，变化范围为10V～13V，说明故障在枕形校正输出电路。断电，在路测V461、V462各极间电阻。发现V462c、e极正反向电阻均相等。且为7Ω。焊下V462.证实已击穿。

　　另外。接修多台该类型彩电，当发生枕形失真故障时，多为枕形失真校正滤波电容C466损坏及枕形失真校正电路驱动管V462损坏。C466与L466构成滤波电容。通过行输出电路向枕形校正电路v462提供电源，而防止行输出电路中的行逆程脉冲串入枕校驱动电路。V462的作用是枕形信号驱动。它将场频枕校驱动信号加到二极管调制型行输出电路。

　　C466采用无极性4.7μF/50V电容，故障时多为损耗加大、容量减小或外壳爆裂等，估计故障原因为电容质量欠佳或耐压不足。更换时。可采用耐压为250V的电容。更换后可调节RP458使枕形失真最小。若出现行幅不正常现象，可调节RP459。
