检查发现电源板三端稳压IC1发热严重，电阻R001、R002、R012发黑。

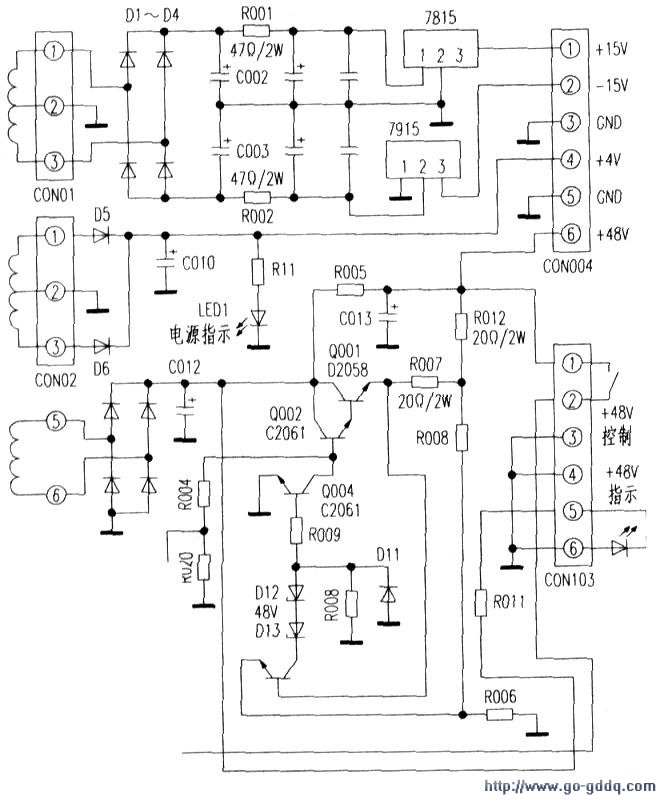

　　电源板实绘电路见上图，电源板提供以下几路电压：±15V、+4V、+48V。

　　±15V供NE5532、JRC4558、JRC0720用电，+4V供音频信号发光管排用电，+48V供话筒输入。断开电源板负载进行检测。先修±15V电源，该路电源R001、R002发黑。测量阻值为20Ω，用新电阻换之，测+15V输出正常。

　　+48V电源修理，该路稳压电源工作原理为：0001与0002组成NPN复合三极管作电压调整。Q004为稳压偏置管，Q003为过流保护管，测量Q002、Q003和Q004均已损坏。用C2061替代，开机测+48V正常。Q003保护原理：当+48V电流取样电阻上的压降大于0.7V时Q003导通，使0003b-e结反偏，Q002截止，Q001截止，+48v电源关断。

　　电源变压器二次电压输出插座没有防反插卡口。如插反将烧坏-4v负载元件。16路调音板排线插接时，不能错位。如错位将烧调音板元件。

　　带负载开机。发现±15V电源限流电阻R001和R002冒烟，±15V负载有短路现象。是主板上的双运放有击穿故障。

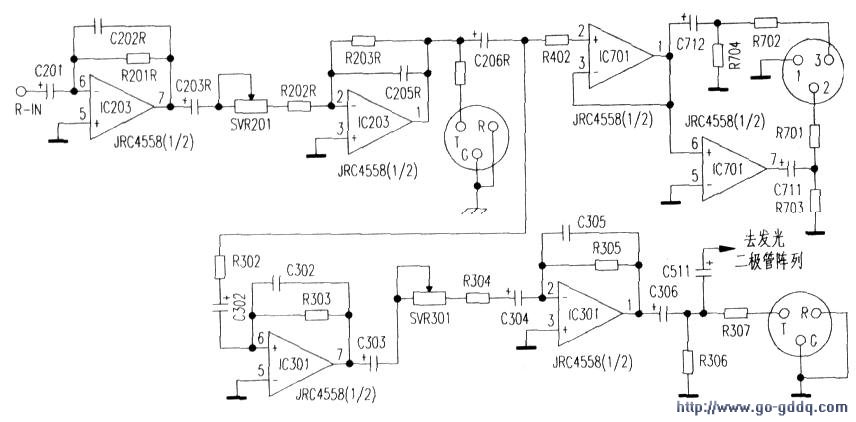

　　把主板拆下。发现主板所带四块小输出板。其中有1块板上的双运放JRC4558D已爆裂。更换该IC后，±15V电源工作正常。主板R声道电路原理见中图。电路工作原理简述如下：从16路调音板来的RL两声道信号。经JRC4558放大后，到小输出板再经JRC4558放大后。平衡式输出。另一路，在主板上经JRC4558双运放放大后平衡式输出。

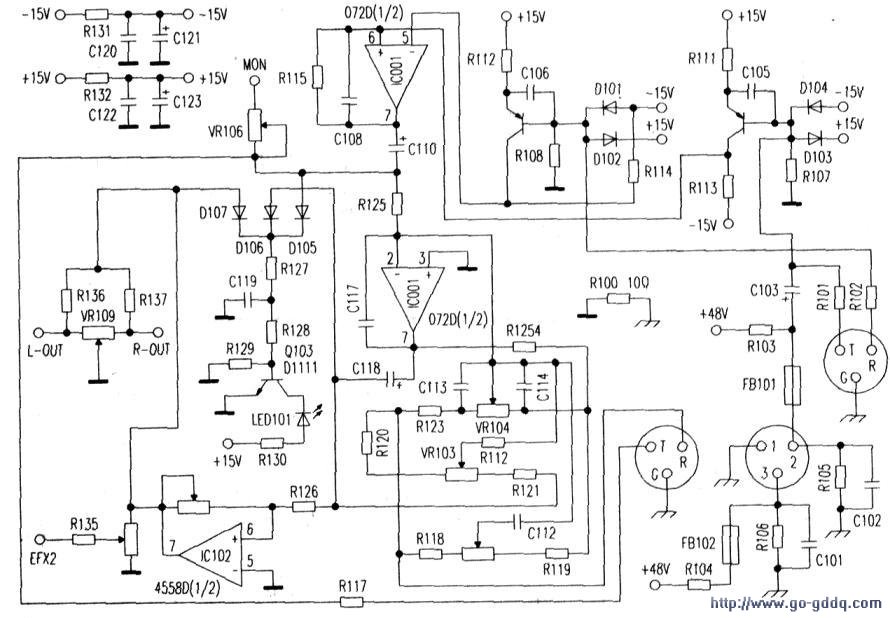

　　调音板修理：小心把16路调音板排线插好。第2路到第16路调音板信号强度（CLIP）发光二极管都空载不亮，只有第1路CLIP发光二极管常亮。实绘调音板电路见下图。调音板有平衡式和非平衡式3个输入接口。线路和麦克风输入都经过三极管放大后再进入IC101JRC0729（5）、（6）脚，（7）脚输出，一路进人发光二极管推动三极管。另一路进（3）脚放大，从（1）脚输出。

　　这一级运放担任高、中。低音调节功能。

　　从（1）脚输出的信号一路推动发光二极管。另一路进入IC102JRC4558D（6）脚进行放大。从（7）脚输出音频信号分R、L两路到前置放大。调音板故障表现为CLIP发光二极管常亮，该发光二极管只有信号过强才会亮。推动发光二极管的三极管Q103已导通，测二极管D107导通，测IC102（6）、（7）脚均为13V。更换IC102（JRC4558D），发光二极管恢复正常。

　　把16路调音板的信号供电排线插好。用万用表笔碰触MIC插孔（2）脚，16路调音板均能使发光二极管信号显示阵列发光。只有R声道发光二极管排不亮。检查发现IC203（JRC4558D）双运放块脱焊，补焊后一切正常。
