福日牌F90PT彩电开机后指示灯亮,但电视机呈三无
来源:本站整理  作者:佚名  2011-04-05 08:27:48

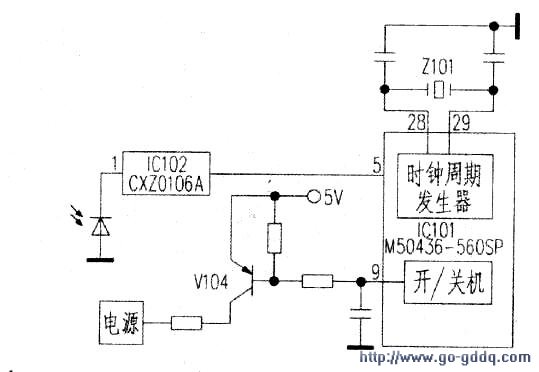

  在彩色电视机遥控电路中,电源开关控制较为简单。见图,它是IC101(M50436-560SP)电源控制引脚输出高低电平来控制电子开关电路,以实现电视机主电源的接通与断开。

  根据故障现象,首先测量V104管b极电压来判断发生故障部位:实测值为0.7V,说明电源电路中电子开关动作,导致电视机开关电源不动作;用短路线将b、e极短路,强迫开关电源工作,则电视机出现光栅,说明开关电源电路工作正常,故障出在系统控制电路;测ICl01⑨脚(电源开关)电压为0V(图像正常时为5V,图像断时为0V),说明ICl01工作不正常;测⑤脚(遥控信号接收)电压为+5V,正常;继续检查外围电路,焊下(28)、(29)脚间Z101晶振,用万用表Rxlok挡测量仅20kΩ左右(正常时为无穷大),说明Z101不良。更换同型号(CSA4.00MG)晶振后,故障排除。
