此机采用KA5Q1265RF电源,按下电源开关,指示灯亮,二次开机后即保护而全无。原修理者已更换过电源块KA5Q1265RF、光电耦合器PC817、精密稳压器TL431。
测最待机时输出电压为124V,二次开机后达到175V,之后逐渐下降到0V,指示灯随之熄灭。说明待机时电压过高(正常应为一半左右,约60V~15V),二次开机后远高于正常值145V,电源块KASQ1265RF(3)脚供电端(也是电源的过压和欠压保护端)电压超过过压保护阈值而执行了保护(使电源输出为0V)。故障在电源块N801、光电耦合器PC817及其供电、精密稳压器TL431和TL431的输入电压取样电阻。不查开待机控制管Q830等是因为它们损坏后只能引起不能开机、不能待机或二次开机后输出电压低等。由于前维修者已更换过电源块KA5Q1265RF、光电耦合器、精密稳压器TL431,故故障原因只能是光耦供电或TL431的取样电压输入电阻变大。检查果然发现两只并联的取样电阻R854和R854A(均为560kΩ)中一只开路。

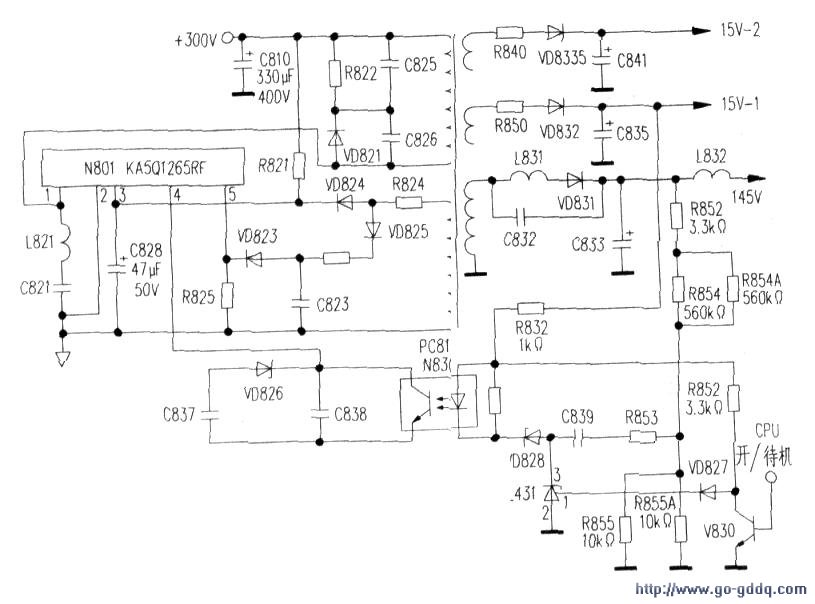

更换后机子恢复正常。相关电路见下图。
小结:待机指示灯亮,二次开机即保护是彩电维修中的常见故障,保护后有使电源停止工作的,有使行扫描电路停止工作的,有使整机处于待机状态的,有使显像管截止的,具体由厂家设计而定。对于新型电源集成块(如KA5Q系列,sTR系列)来说,其供电脚往往也是电源的过压与欠压保护脚,一旦保护会切断电源全部输出而呈现全无,应视具体机型采用相应的检修思路和方法。该例中,如果待机电压正常,说明待机控制之后的电路(包括精密稳压器KA431和KA431的输入电压取样电阻、光电耦合器及其供电、电源块KA5Q1265RF)全部正常;如待机电压过高或过低,说明待机控制之后的电路有故障(过低时当然也有必要查负载);如待机电压正常,二次开机后电源即保护,仅查与二次开机相关的元件和行输出级是否存在交流短路,包括如电源块的二次供电、光耦合(大多也包括CPU)的供电切换等。
