测行激励管b极电压为0V,x射线保护管Q960b极为0.7V。

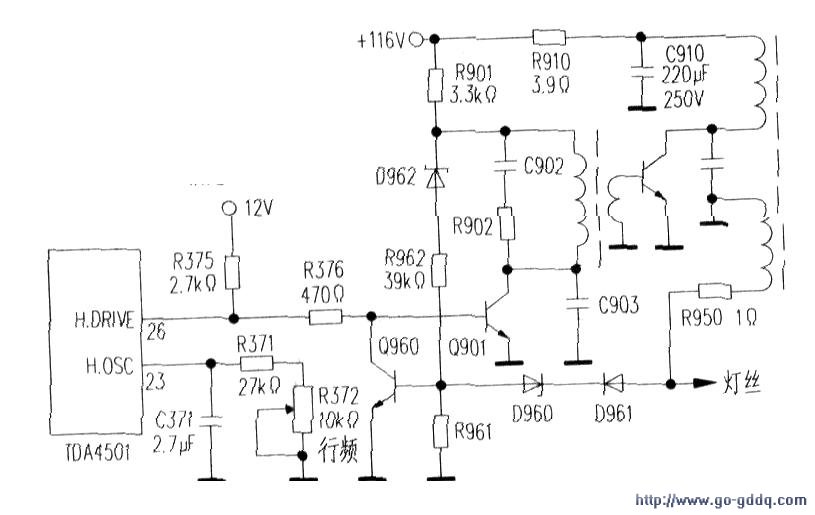

分析推理:说明是某种原因(如电源电压升高、逆程电容减小、行频偏低等)使高压过高后,灯丝脉冲电压也随之升高,经D961整流后,稳压管D960击穿导通,Q960饱和导通,行激励管b极被短路而截止,行停止了工作。D962、R962组成保护锁定电路。行激励管截止后其c极电压接近于电源电压,此时D962击穿导通。0960始终维持饱和,激励管始终截止。测电源输出116V电压正常。遂在行输出管c、e极上并联一个6800pF/2kV逆程电容,人为降低高压(破坏保护条件),开机观察现象,出现了行幅窄且极暗淡、不同步的斜条纹。并伴有行频叫声。说明故障原因是行频降低使高压升商引起保护。检测行振荡级,查得行振荡定时电容C371漏电,更换之,出现了同步稳定的图像,去除并联的逆程电容。一切恢复正常。相关电路如图。
小结:对于x射线保护(超高压保护),在用假负载法(此机保护后可直接测量+B)测得电源电压正常的情况下,并联逆程电容检修法(选择的容量要合适)是一种简单有效的方法。如并联后出现不同步的斜条纹(可能会伴有行幅窄且光栅暗淡和行频叫声),是振荡频率偏移;如不再保护而图像也基本正常,是原来的逆程电容减小;如仍然保护是保护电路本身故障或并联的电容过小。此法对于因过压而屡损行输出管的检修也非常有效,但对于过流击穿却无能为力。
