TCL王牌使用PWL4201C电源板的彩电5V电压低
来源:本站整理  作者:佚名  2011-04-05 08:29:19



  开机测试发现,5V待机电压只有3v左右。说明问题在5V电压产生电路。根据故障维修流程,首先测试桥堆的输出电压为300V.

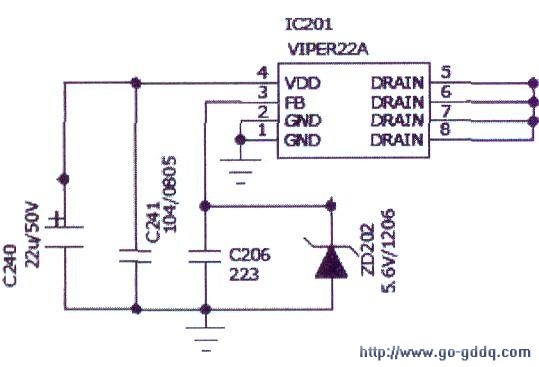

  正常,怀疑是稳压电路有问题引起的。检测稳压电路元件。没有发现异常。尝试代换稳压电路的易损元件后开机测试,故障依旧。通过对比检测5V待机电路IC201各个引脚的电压(见图),发现(4)脚的VDD电压比正常的20V电压低几伏。因此怀疑是IC有问题,代换IC201后再次测试,电压还是低。于是检测IC201的外围元件,发现C240开路。更换C240后测试,故障排除(见图)。
