TCL王牌使用PWL37C电源板的彩电24V、12V无电压
来源:本站整理  作者:佚名  2011-04-05 08:29:21

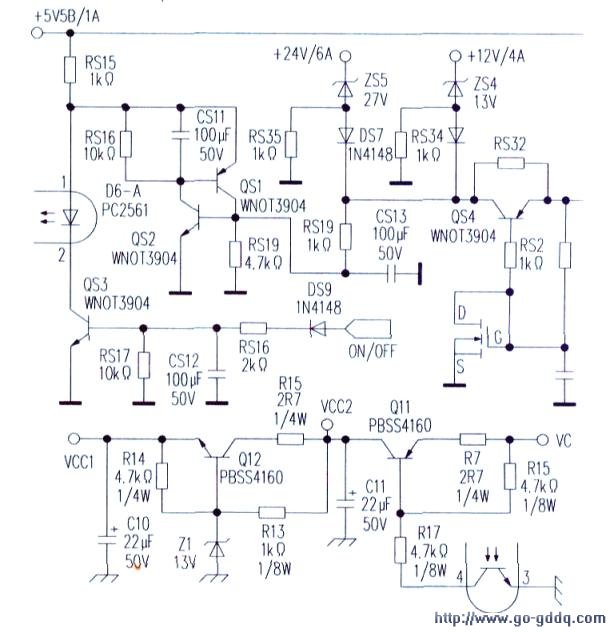

  开机测试5V正常,于是强行开机加电测试,还是没有24V和12V电压。测试给PFC电路主控IC2供电的VCC2以及给PWM电路的主控IC3供电的VCC1都没有电压。说明问题可能在保护电路或是VCC的供电线路。于是先断开RS20后再次测试,还是没有电压,可以排除保护电路的问题。进一步_测试VC电压有19V。说明T2变压器初级副绕组的输出整流部分正常。此时就把问题范围确定在开机电路上,测试Q11的e、b极电压一样,测试Q11电阻也没有异常。说明是光耦IC6控制异常(如图),检查光耦IC6电阻没有异常。再查光耦初级,发现RSl5开路,只是没有电流流过光耦的初级。光耦的次级呈现高阻抗,Q11也就无法导通。依旧无法为PFC和PWM的主控IC提供工作电压,因此就没有12V和24V的电雎输出。
