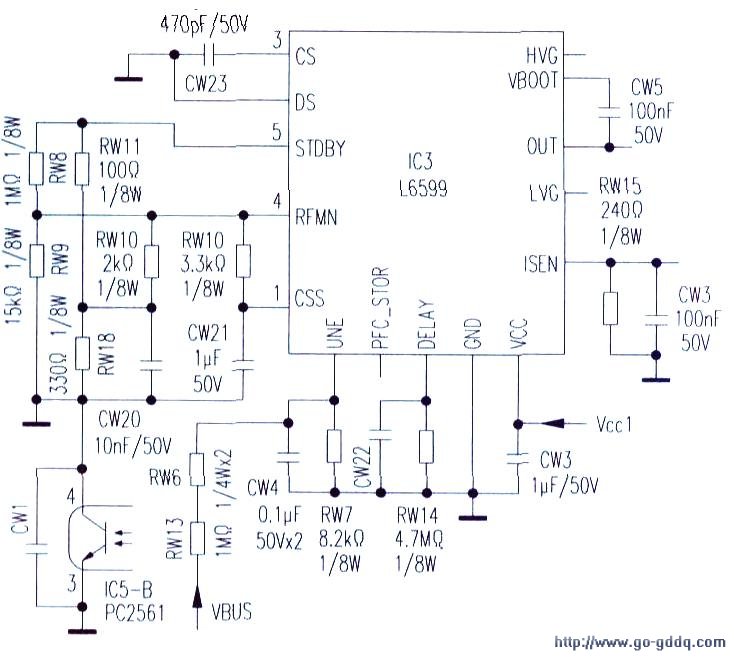

开机测试，发现5V待机电压输出正常。于是断开保护电路中的RS20后强制开机测试，还是没有12V／24V输出，排除了保护电路的问题。测试给PFC电路的主控IC2供电的VCC2以及绗测试PWM电路的主控IC3的供电VCC1也正常。接着测试PFC的输出电压在390V左右，也正常，可以判断问题在PWM电路。检查PWM电路的相关元件，测试QW9和QW10的电阻，没有发现异常。测试IC3的各个引脚（如图），发现IC3的（7）脚电压异常。（7）脚是PFC的电压检查输入脚，正常时候的电压大约在1.8v左右，而这台机器没有电压。测试（7）脚电阻没有异常，检测PFC电路中的取样电阻，发现RW13开路。更换后开机测试，故障排除。
