北广产TVU315型1kW分米波全固态发射机,其功放二的反射保护指示灯时常亮,而整机并未保护
来源:本站整理  作者:佚名  2011-04-09 08:07:40

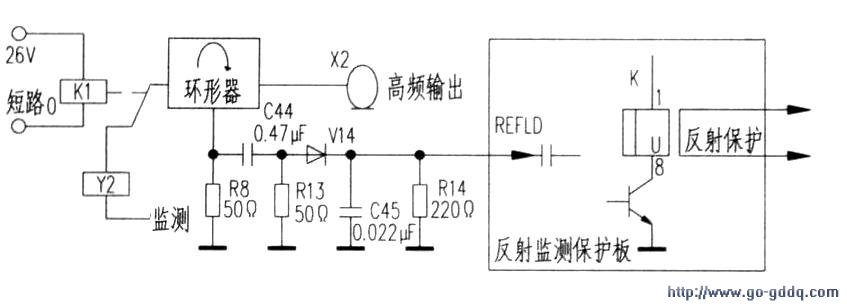

  相关电路见下图。调节反射监测保护板的反射灵敏度调节电位器无效,拆下功放。

  经测量四只功放模块均正常。反射监测保护板亦无故障。故障缩小到反射取样电路,R8为反射吸收电阻,也是反射取样电阻,反射信号经C44耦合,V14、C45检波后。形成直流信号送人反射监测保护板。经测量C44、R13、V14、C45、R14均正常,R8为大功率氧化铍电阻(250W)。用万用表测试时,发现该电阻的引脚已齐根断离。而目测无法看出,将该电阻换新,上机工作正常。故障排除。大功率氧化铍电阻的引脚是非常薄的金属片。若焊接时折弯的次数多或用力过大。很容易断裂,这点应引起重视。
