检查后判定室内机电脑板坏了,要换板。于是拔掉所有插接件。拆下电脑板,经过仔细观察,发现电容没有鼓包、炸裂现象。电阻亦无变色、烧焦痕迹。保险丝也完好无损。板上的微处理器CPU型号为MB89P475。为微处理器的核心电路提供正常工作电压是其工作的必须条件。通电检测发现:CPU(21)、(36)脚的电压都为0V.初步判断微处理器不工作。

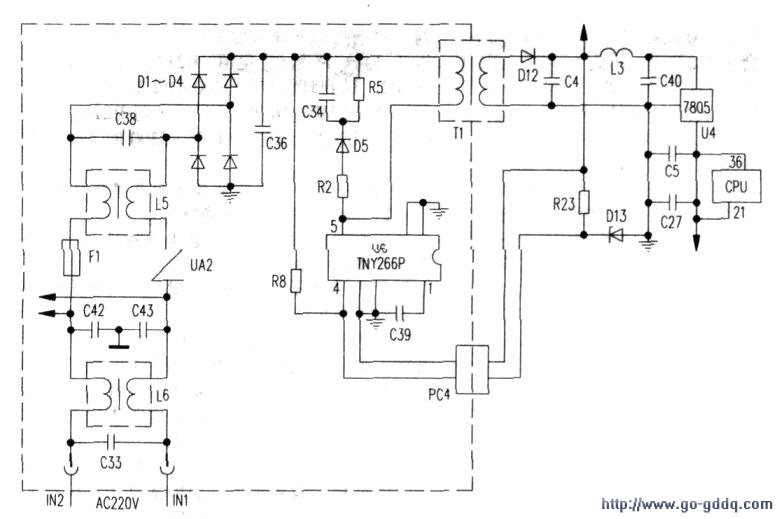

根据实物绘制出CPU的供电线路如附图所示。此线路为一开关电源供电线路。并不复杂,使用了一只集成电路TNY266P。振荡变压器次级输出的12V经D12、C4、L3、U4整流稳压后得到+5v电压。加到CPU(21)、(36)脚,为其提供工作电压。检修时。接通220V市电,测振荡变压器次级线圈无电压输出。说明电路没有振荡;测C36两端有300V直流电压;测U6(5)脚有300V电压;测(1)、(4)脚电压都为0V(正常时(1)脚为5.8V,(4)脚为0.75V)。断电后在路测量(1)、(4)脚对地正向电阻都为0Ω(正常时(1)脚为3.8kΩ,(4)脚为5.3kΩ)。故判断TNY266P已损坏。拆下集成块,测(1)、(4)脚对地的正反向电阻都为0Ω(芯片内部已短路);测(5)脚对地的正反向电阻都无穷大(已开路)。证明TNY266P确实坏了。取一枚焊到线路板上,检查无误后通电测量,电压恢复正常。将电脑板装回原机。插好连接件,接通电源开机试运行。一切OK。
