此机在“SEARCH REVERSE”状态下，不能反向搜索，整机一直处于快速正向搜索状态，这时，旋转搜索盘无效，按压“REW”键、“F.FWD”键、“PAUSF”键均无效，但此时按“STOP”键或“E-JECT”键，均能正常执行停止或出盒动作；若运行在正常的“PLAY”状态时，搜索盘预置在“FORWARD”范围内，再按“SEARCH”键时，运行正常，这时，反时针旋转至“O”位置时，可静像。再逆时针旋转至“REVERSE”时，故障出现。

　　此时，不管搜索盘如何旋动，按“PLAY”、“REW”、“F.FWD”、“PAUSE”键，均不起作用；但按“STOP”或“EJECT”键时可转入正常的停止或出仓状态。

　　分析与检修本着先易后难，先简后繁，先机械后电路的维修原则，进行以下的检修步骤。

　　1.检查机械部分（l）检查带仓。因带仓故障率较高，所以先取出带仓，再操作面板有关按键，故障依旧。至此排除带仓问题。

　　（2）操作面板。穿带开始→“FR STOP”状态→加载完成进入“PLAY”状态→“FR STOP”

　　状态→退带结束。说明整个穿带／退带过程基本正常。

　　（3）“FF”状态正常；“REW”状态正常；“SEARCH-FORWARD”状态正常；仅“REV-SEARCH”状态下不正常。

　　（4）当出现故障时，主导轴静止（正常工作时，主导轴应为反转）。

　　检测到此，说明除主导轴组件外的机械部分基本正常。出现故障的原因可能是主导轴未能按要求动作。那么，到底是主导轴组件本身出故障引起的？还是外来的控制命令不正确呢？

　　由于主导轴的检测和更换难度较大，所以机械部分的检查暂时停止，把检查的重点放在系统控制和主导轴伺服有关的电路板上。

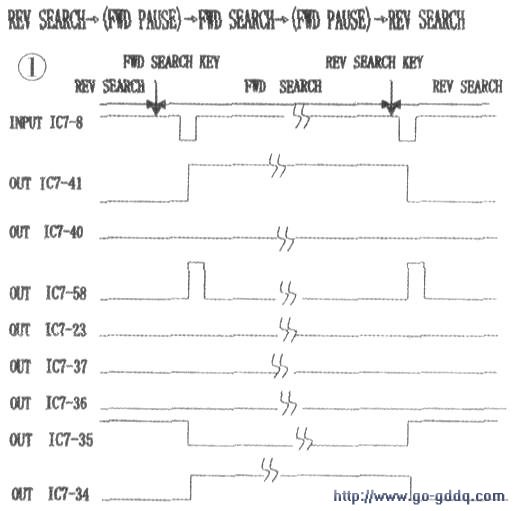

　　2.系统控制部分（1）根据时序图（如图1），在“SFA RCH    RE-VERSE”状态下测量“SY-106A”板上IC7（MB88525）（8）、（41）、（40）、（58）、（23）、（36）、（35）、（34）脚的电压均正常。说明系统控制板发出的控制指令是正常的。

　　（2）根据故障现象和测量结果以及观察主导轴的运行情况来分析，控制主导轴反转的系统控制信号是正常的，于是重点检测主导轴伺服电路及驱动部分本身。

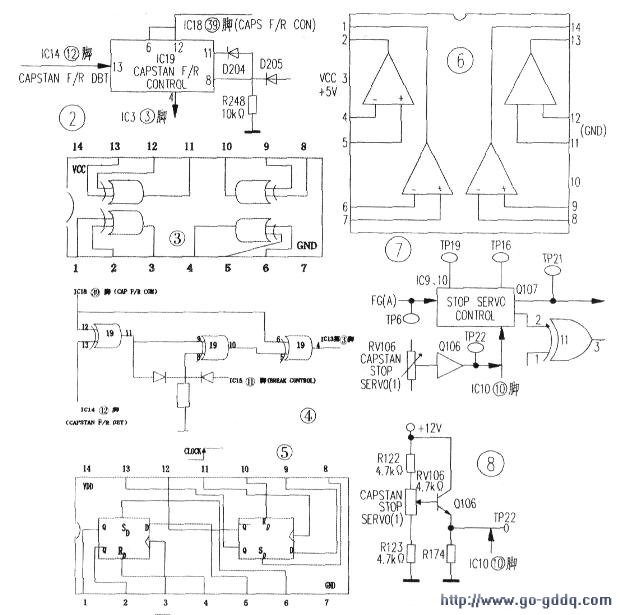

　　（3）测“SV-93E”板（如图2）中的IC19（6）、（12）、（13）、（8）、（11）、（4）各脚电压（在SEARCH-REVERSE状态）测量发现：（8）脚、（10）脚为高电平（正常为低电平）、（13）脚为低电平（正常为高电平）。

　　（4）分析IC19内部框图（图3）及外围电路（图4），该集成块内有四组独立的异或门，（8）、（11）脚的电平不正常是（13）脚输入电平不正常而引起的。所以重点检查与（13）脚有关的IC14（12）（CAP-STAN F/R DET）电路。

　　（5）检测与IC14（TC504013BP）（内部框图见图5）（12）脚有关的电路（SEARCH -REVERSE状态）；IC14（9）脚3.5V（正常为低电平）；IC14（11）脚2.5V（正常为低电平）；IC14（12）脚为0V（正常）。

　　说明IC14（12）脚不正常是由（9）、（11）脚不正常引起的，于是测量（在SEARCH-REVERSE状态下）与IC14（9）、（11）脚有关的电路：IC10（UPC339C）（8）、（9）、（11）脚电压（正常）；IC10（10）脚0.8V（正常应为4.OV）；（13）脚3.OV（正常1,6V）；（14）脚1.8V（正常应为2.OV）。

　　IC10（10）、（13）、（14）脚电压不正常，重点检查与ICIO（10）脚有关的外围电路（见图7）。

　　在“STOP SERVO CONTROL”单元电路中，测量TP22为0V（在“SEARCH-REVERSE”

　　状态下，正常应为5v）；检查Q106（2SC2785）（图8）三极管电压分别为：b（12V）、c（12V），e（OV）。

　　拆下三极管测量发现b-c结击穿，b-e结、c-e结星开路状态，更换三极管Q106（2SC2785）后故障排除。
