彩星25英寸彩电开始10分钟后机内发出细小的“吱吱”声,干扰随“吱吱”声同步闪动
来源:本站整理  作者:佚名  2011-04-19 06:57:21



  此机采用LA76810+LC863320+A3电源,开箱试机。开始一切正常,10分钟后机内发出细小的“吱吱”声。并出现如上图所示的干扰随“吱吱”声同步闪动。

  通过在取样管V553的c极与b极上并接一只560pF的瓷片电容终于解决问题。半月后又遇一台同样故障的保修机,如法检修成功。

  后送来一台彩星25英寸彩电请,故障同前述的一样,心想在取样管V553的c与b极并接电容定能搞定。

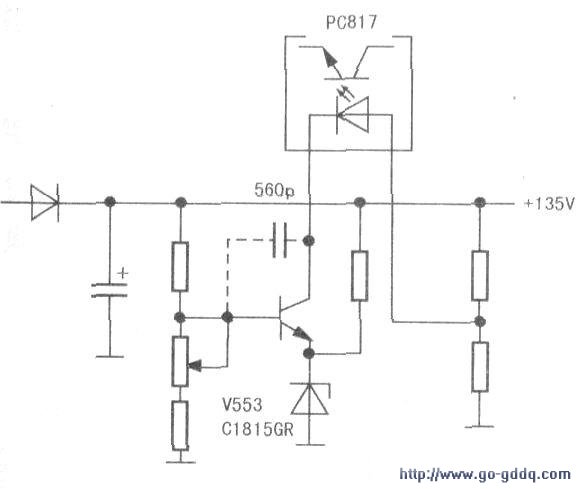

  打开机盖,发现此机就是曾修过的第一台机,经加大V553的c、b极的电容无效后试换V553,拆下后才发现它是C1815GR,用C1815Y管换上试机。一切正常(有资料显示,带GR的管子是高放大倍数的,用在此处会引起自激)。电路如下图所示。
