TCL王牌2906A型彩电无伴音
来源:本站整理  作者:佚名  2011-04-19 06:58:36



  测量伴音功放电路IC601(TDA7495)各引脚电压,发现其电源供电(13)脚26V电压及静音(10)脚1.05V电压正常,其余各引脚电压均为0V,不正常。

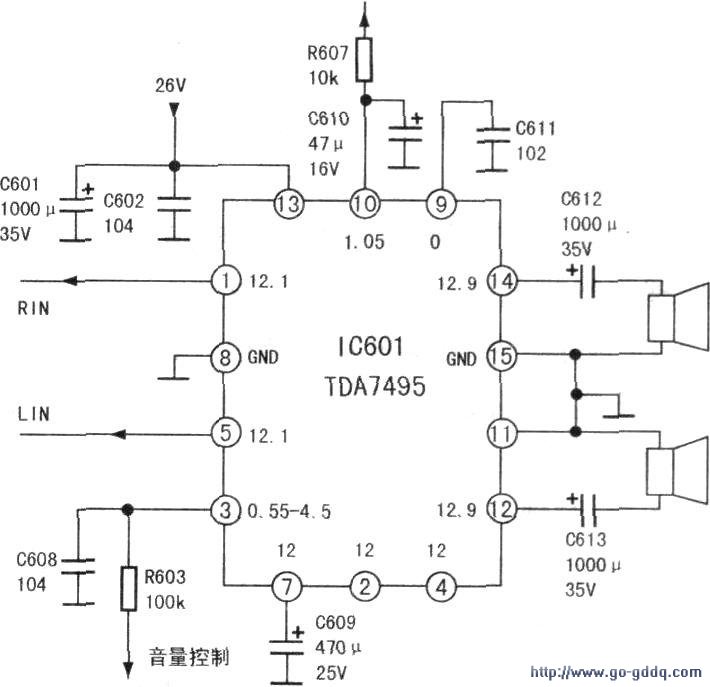

  IC601外围电路简单,元件很少(见图),且多为短期内不易损坏的电解电容,所以凭经验和所测量的电压值分析,应该是IC601内部的电源供电脚断路性损坏引起的故障。更换IC601,仍然无声。IC601没坏为什么供电脚电压正常其他脚没有电压,难道是某个关键引脚对地短路了?用万用表R×10挡仔细测量IC601的各引脚对地电阻值,发现其(7)脚对地电阻值为10Ω,接近短路。取下该引脚外围的滤波电容C609(470μF/25V)测量。发现已经击穿,电阻为10Ω。更换该电容后开机,伴音恢复正常。
