北京牌5422S型彩电开机为行幅重叠呈s形扭动的图像,且行输出伴有轻微的“吱吱”声
来源:本站整理  作者:佚名  2011-04-19 06:58:38



  观察此机有时开机工作正常;有时开机为行幅重叠呈s形扭动的图像。且行输出伴有轻微的“吱吱”声;有时开机行幅变窄有毛刺。多次开/关机后,能使机器正常工作。

  根据描述和的观察。怀疑故障原因可能是:1.元件有脱焊现象;2.电源滤波电容C811不良。纹波系数增大或干扰,+B(125V)及12.5V输出电压不良;3.行激励不足;4.行振荡或同步分离不良。

  仔细观察,没有发现主板上的元件有脱焊问题;开机用数字表测电压,除行激励管Q402c极电压为8.35V外。

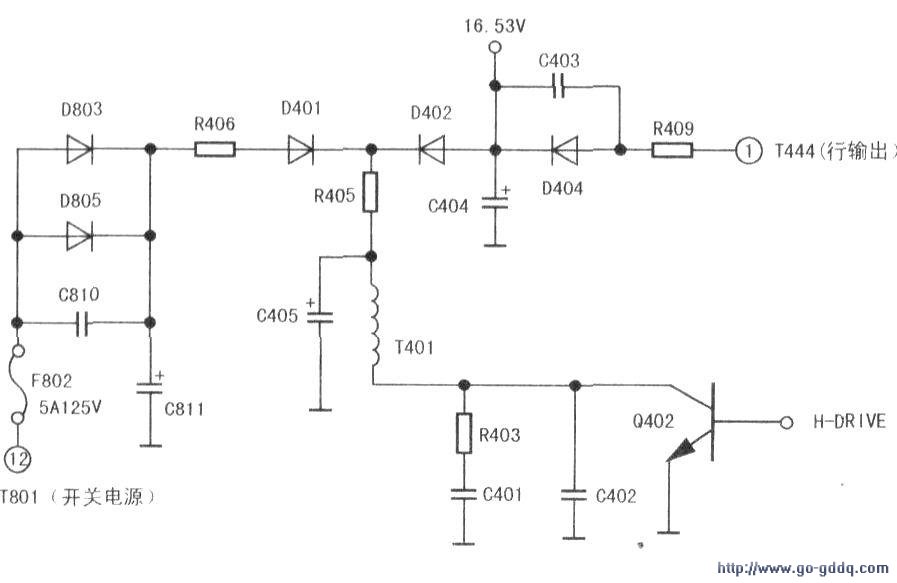

  其余基本正常,怀疑Q402c极电压过低,行激励在用低电压供电时,行激励管c极电压都在12V以上。测Q402的基极电压在0.3V~0.5V左右波动,说明Q402处于正常工作状态,Q402c极电压过低纯属供电不良引起。笔者沿着主板排线绘制出部分电路,见下图。从下图可知。在启动前,Q402由开关电源供电;启动后。Q402由行输出供电。其供电是利用二极管的单向导电性,由D401、D402切换完成。

  在路测D401、D402的正、反向电阻均正常;分别检查和代换R405、C405、C401、C402、T401无效;测D401、D402的负极交汇处电压为8.9V左右,再测D401、D402的正极电压分别为12.5V、16.53V,证明D402没有导通,D401没有截止,供电没有切换过来,问题出在D402上。用一只新的1 N4004代换D402后开机,故障排除。

  事后用数字表测D401、D402负极交汇处电压为15.8V,Q402 c极电压为13V左右,再测换下的D402二极管正反向电阻并与新管比较。却是正常的,即使用烙铁加热后测也如此,所以判定是该二极管工作特性不良。用万用表无法测出好坏,只有用元件替换法才能解决问题,这点望同行引起注意。
