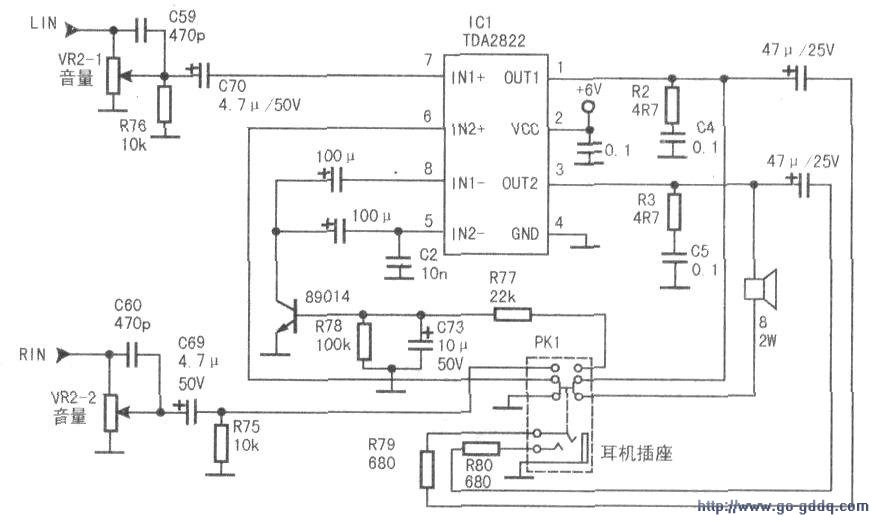

CR-1100DSP相关电路原理如图所示。由于耳机有声音而喇叭没有，说明功放没有问题，怀疑是与耳机插座联动的双刀双掷开关的转换有问题。

　　用万用表的电阻挡测试转换开关，没有问题。跳过转换开关直接将喇叭接于TDA2822的输出端（1）、（3）脚，喇叭发声正常，遂将故障锁定在耳机插座板上。

　　该机的耳机插座通过一小块双面印板与放大板以焊接方式相连，铜箔容易发生脱焊。用万用表逐一检查相关的焊点，果然有一个焊点脱焊，重新焊接该焊点后，故障排除。
