本机的逻辑及电源电路由AD6522、AD6521、MAX1868（电源块）三块芯片配对组合而成。

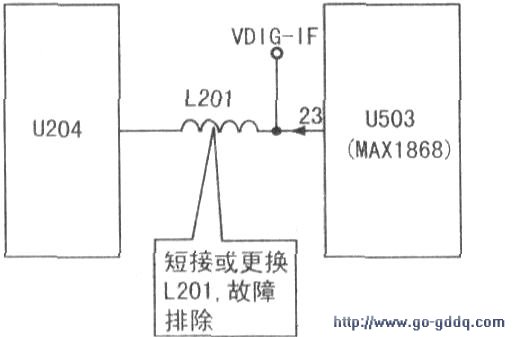

　　检修过程：拆开手机，拆下照相头排线，清洗相机接口CON201及排线后，试机，故障依旧。加电开机，测相机模块LJ204的供电电压VDIG—IF（在L201处测），发现电压为0V，正常值应为2.8V。查电路图可知，此电压来自电源块U503的（23）脚。测U503的（23）脚。有2.8V电压。再仔细检查L201,发现其两端不同，短接L201后试机，手机显示屏能取景了。故障排除。见下图。
