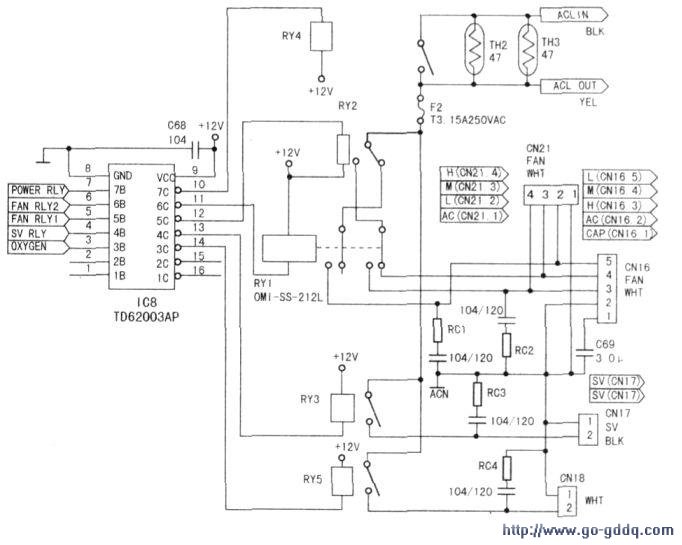

该空调在开制热功能后，制冷不能制热。初步判断四通阀切换有故障。用万用表检测四通阀线圈没有220V电压，说明控制四通阀的电路出现故障，本例着重解释一下四通阀控制电路的检修方法。该机型室外机四通阀电路控制原理图如图所示。

　　将万用表调在交流电压挡测插座CN17有无AC220V输出，如有说明四通阀线圈不良或四通阀不吸合或吸合不良；2.将万用表再调到直流20V挡。测量驱动器的（13）脚电压是否为DC0.7V左右，如是，说明驱动器工作正常，故障出在继电器上，如为DC12V，说明继电器线圈未导通，驱动器未正常工作；3.测量芯片（51）脚或驱动器的（4）脚是否存在DC5V左右电压，如有说明芯片输出正常。如无说明芯片损坏。此故障测量驱动器的（13）脚的电压为DC 0.7V，说明驱动器、芯片都已经工作且继电器已经吸合，但是插座CN17无AC220V输出，经分析是继电器触点经长期使用氧化虽然吸合但是不导通，导致插座CN17无AC220V输出。更换继电器后测试制热正常。
