此机有的台收看时间长一些。有的台一会儿就有网状干扰条纹。慢慢变为蓝屏，有时由蓝屏转为图像，有时由一个台跳为相邻的台。自动搜台存台少，有的台一闪而过，且有图时图像淡。就像对比度低一样，AV输入声音、图像基本正常。图像也较淡从现象看是典型的逃台故障。

　　打算先修好逃台故障，再修其他毛病。该机使用频率合成高频头，先更换一只高频头。故障依旧；接下来检查超级芯片TCL—A01V14一T0周围，没见损坏元件；重点代换（35）脚外中频PLL锁相环滤波元件和（39）脚外中频AGC滤波电容，故障依旧。该芯片是由东芝8823超级芯片掩膜而成的。代换晶振、超级芯片，故障不变。接下来查软件数据。该机进入IIC的方法是：按机上“音量-”键直至音量为0不松手，同时连续按遥控器上“0”，直到出现“D”即进入总线。按“数字”键选择项目。“节目+/-”键调整项目，“音量+/-”键调整数据，进入总线后。图像一时清晰，一时有网状干扰，间隔时间大约两秒钟。将OPT项调在50F～5F时，图像稳定，原机OPT为40。但退出总线，故障重现。

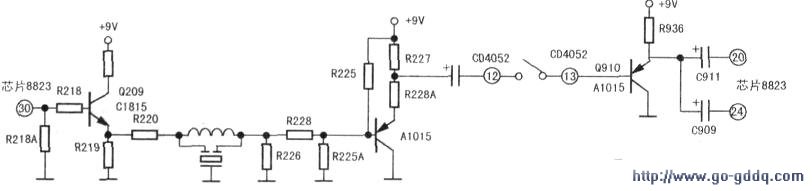

　　调整思路。由TV/AV输入时图像淡入手。本机没有用东芝8823内部的TV/AV及S端子切换电路，而是另外设计了一个视频切换电路，切换IC为CD4052。芯片8823的（30）脚输出的TV视频信号，经放大、陷波处理后进入CD4052的（12）脚，经切换开关后从（13）脚输出，经Q910放大后，分别送至8823的（20）、（24）脚。为更好分析该故障，笔者据实物绘出8823芯片（30）脚至（20）、（24）脚间电路（见图）。查各放大电路正常，是不是切换Ic不良使信号减弱引起图像淡呢？更换一片CD4052后，图像清晰透亮。对比度良好，自动搜台。本地台都可存储，一个不漏。所有故障一扫而光。
