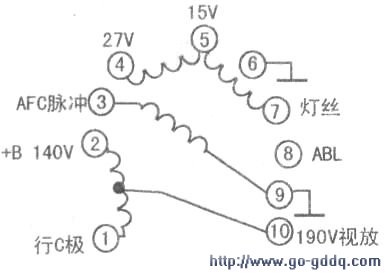

拆机，测行管已短路，拆去行管，先用一只100W灯泡代负载，测得+B140V稳定，说明电源正常。再更换行管D1556，为使新行管安全，多并一只逆程电容（332/1600V）并补焊行推动等元件，开机，听到“吱吱”叫声，看来负载重。测得+B下降为60V～70V。拔去偏转线圈插头及视放尾板。再试仍一样。看来行输出变压器短路的可能性很大。实测行输出变压器已坏。根据线路分析，该变压器与创维8259（3组）行变压器脚位功能一样（见图），于是直接进行代换。代换时发现视放尾板上电解电容（10μF/250V）已冒顶开裂，也将其换新。拆去多加的电容（332/1600V），开机。光栅已有。插上天线，调准加速极及聚焦极，Tv正常；输入视频、音频信号，试AV1、AV2声音正常，但屏幕上只有黑白拉丝干扰光栅。根据线路分析，该机采用两只TC4053共同完成TV、AV1、AV2切换。其中IC406TC4053的（9）-（11）脚在TV1、AV、AV2状态下均为3V，无变化。拆下Q408，测得其b极与e极只有200Ω，接近短路。将其换新后，测IC406（9）～（11）脚电压仍无变化，仅为1.5v，看来IC406也可能损坏。将IC406换新后。TV、AV1、AV2已正常，实测IC406（9）-（10）脚在TV状态下电压为0.03V，AV1为O.03V，AV2为8.9V。
