该机采用飞利浦超级单片TDA9383P，开机后有字符。呈蓝屏且有回扫线，无图、无声。用户称电视机在正常工作时突然后面冒烟。随即出现此现象。

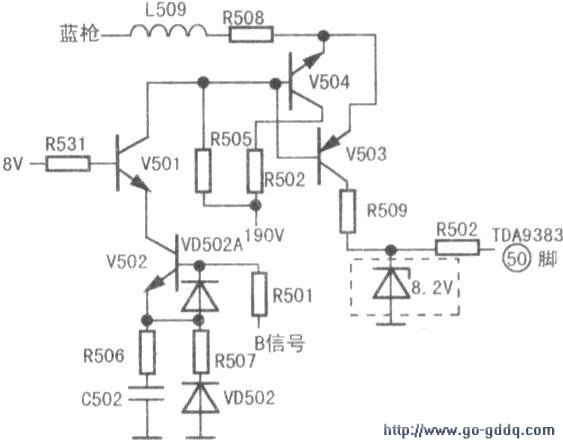

　　打开机器。目测视放板上R502、R509已烧毁，检测发现V504（F422）、V503（F423）亦已损坏。该机采用分立件视放板。实绘其蓝枪的相关电路如图所示（R、G电路与之相同）。经过分析，V503、V504是为超级单片（50）脚（提供蓝枪检测信号的阴极电流），它们损坏后使蓝枪通路切断，电位降低，出现蓝屏和回扫线，亦使单片（50）脚得不到正常的检测信号。

　　更换V503、V504、R509、R502后重新开机，屏幕呈黑屏，有字符，测（50）脚电压只有3.2V。

　　正常应为6.2V。显然黑电流检测未正常工作，致使R、G、B三基色脚关闭输出，呈现黑屏。详细检查视放板未发现问题，难道是TDA9383损坏了？

　　TDA9383不好买，而康佳特约维修部又称不对外提供配件，无奈只好先搁置一边。

　　后来检修一台海尔29英寸彩电，采用的是一样的机芯，视放板亦采用分立件，连损坏的元件都一样，心里有点犯难。把视放板上损坏元件更换后，测了一下单片（50）脚对地电阻竟为数十欧。沿（50）脚外围检查，发现该机接有一只8.2V稳压管。断开其一脚测（50）脚电阻已不再是数十欧。测8.2V稳压管已击穿，更换后开机一切正常。
　　
　　有了这一经历，回过头来查康佳机，其（50）脚未接8.2v稳压管作保护，看来视放高电压在烧毁电阻R509的同时也危及到（50）脚内部的电阻。确诊后几经周折。购得一块TDA9383的拆机品装上试机，久违的图像再现，声音清晰，故障排除。
