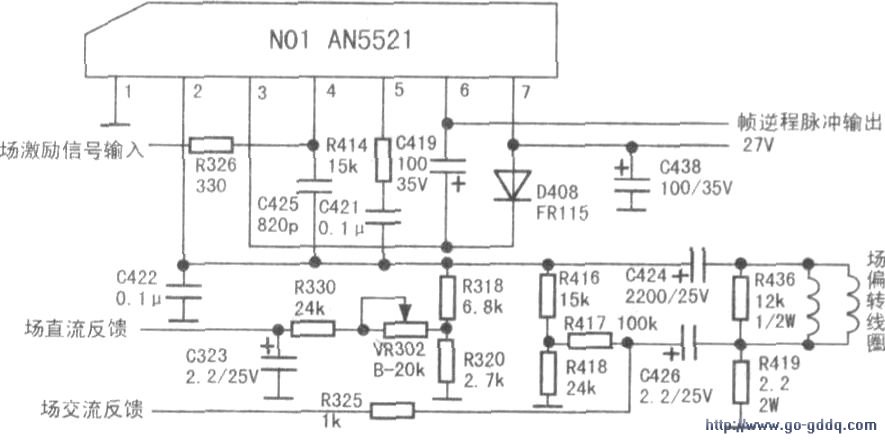

观察此机图像上部向上拉长，一般是由于场锯齿波形成电路或场输出级电路故障引起。首先，重点检查场锯齿波形成电路N301 TA8759BN（31）脚（见上图），测其直流电压为6.3V，正常。再测场输出集成电路N01 AN5521（见下图）（4）脚为O.6V，比正常值0.7v低，（6）脚为20V，比正常值1.4V高。其余各脚电压基本正常。当AN5521（6）脚电压升高，且图像上部伴有回扫线并向上拉长的现象出现时，多是由于场锯齿波变形。造成C419不能完全充放电，所以还是应重点检查TA8759BN（31）脚外接的场锯齿波形成电路。该形成电路由VD301、C321、RP303组成，一般情况下电位器和电容故障的可能性比较大。经查RP303正常，更换电容C321，故障排除。
