万和CSD19型电磁炉,开机不检锅,报警并显示故障代码为E3
来源:本站整理  作者:佚名  2011-04-21 07:24:31

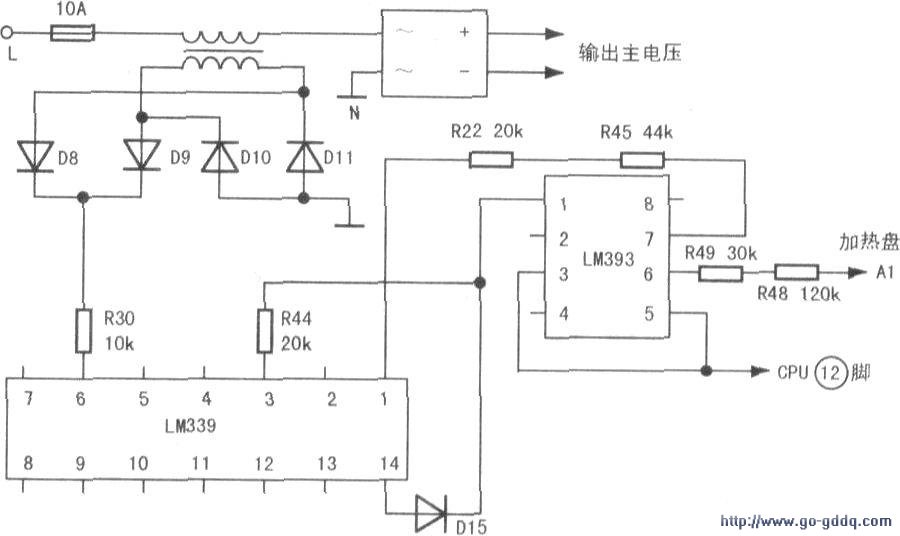

  先检查高压部分,测功率管完好,加电开机测量电压比较器LM339(1)脚电压几乎为零,(6)脚为+3.2V,其他各脚均在正常范围。附图为对照电路板画出的局部图。

  检查过流保护回路元件,该机由LM339电压比较器和一块LM393电压运算放大器配合使用。通电测LM339(6)脚电压约为3.9V,(3)脚输出18v电压,经R44限流降压后供给LM393使其工作,同时CPU(12)脚送来的信号加至LM393(3)脚与(5)脚,使电源起振,工作在正常范围。

  检查LM339(1)脚外接元件R22、R45正常,LM393(6)脚过流保护电阻R49、R48也正常,测LM339(6)脚的同步取样元件D8、D9、R30也在正常范围之内。

  再次将电流表串入该机中开机,检测电流为7.5A,正常。该机功率为1900W,试着调整功率调整电位器VR1,将电流调到5A左右时故障依旧,说明并不是过流保护引起的故障,可能是LM339和LM393损坏了。本着先简后繁的原则,更换LM393后开机,故障依旧。由于手头没有LM339,于是从损坏的电脑电源板上拆下一块LM339.将其更换后开机,久违的检锅声听到了,面板也显示1900正常。放锅加水不到一分钟水就沸腾了。

  突然,沸腾的水又无动静了,而风扇仍在转动,面板显示E5故障代码。随后再开机。工作正常了,1分钟后又关机了。

  根据故障代码E为锅底传感器故障。拆机取出传感器,测量其阻值为145kΩ,正常。当用烙铁稍微加热传感器时,瞬间阻值变为无穷大,说明该热敏电阻已变质。将其更换后开机连续加热十几分钟再没有发现自动关机的故障。

  事后分析引起故障的原因,是用户在锅底传感器损坏后频繁地开机,致使LM339被浪涌电流所击穿。在这里告诫各位用户。在家电有故障时不要勉强使用,那样会扩大故障范围,给维修带来一定的难度。
