该空调已使用三年。现发现开制热功能后。

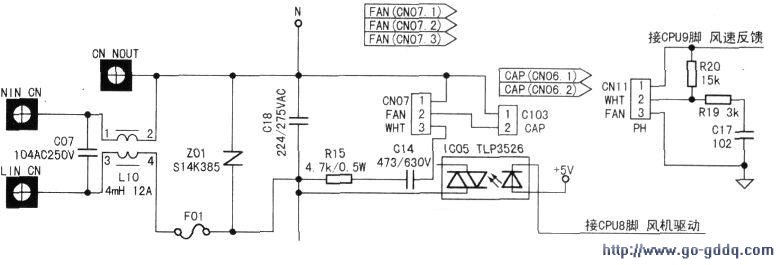

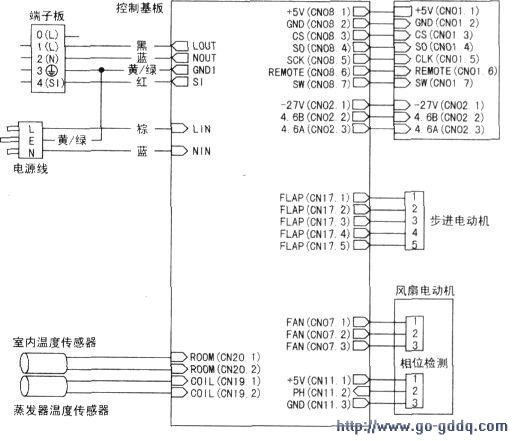

外机工作正常,但无热风吹出。拆开室内机面板。发现室内机盘管温度传感器温度较高,说明空调系统工作正常,用万用表电阻挡测试温度传感器的阻值正常。但发现室内机风机不转,用万用表测试室内风机已有220V交流电压。可能是控制室内风机的电路出现问题。凭经验判断一般是室内风机的控制电路中的可控硅电路出现故障导致,下面详解室内风机控制电路的检修方法。其控制线路图见上图,控制原理图见下图。
室内风机工作过程:室内风机控制电路是控制室内风机的风速。室内风速通过可控硅进行平滑调速,有高、中、低三速,并依据室内温度与设定温度的温差而自动地进行调节。在室内风机控制电路中,通过交流电零点的检测,风机驱动(即单片机的(8)脚)延时输出低电平,使可控硅导通,通过控制导通角改变施加在风机上的电源电压,就可以对室内风机进行调速。通过风机转速的反馈(即单片机的(9)脚)检测风机运转的状态,以便准确地控制室内风机的风速。本电路的关键元件为可控硅TLP3526,如损坏,风机不能调速或只能固定速度运行。如风机调整不正常。可用万用表电阻挡粗略测试一下可控硅的G—K是否开路(相当于二极管),如开路,换可控硅即可。
