此机采用东芝1240机芯，拆机一看，校枕电路已被前维修者拉网式检查、补焊过。

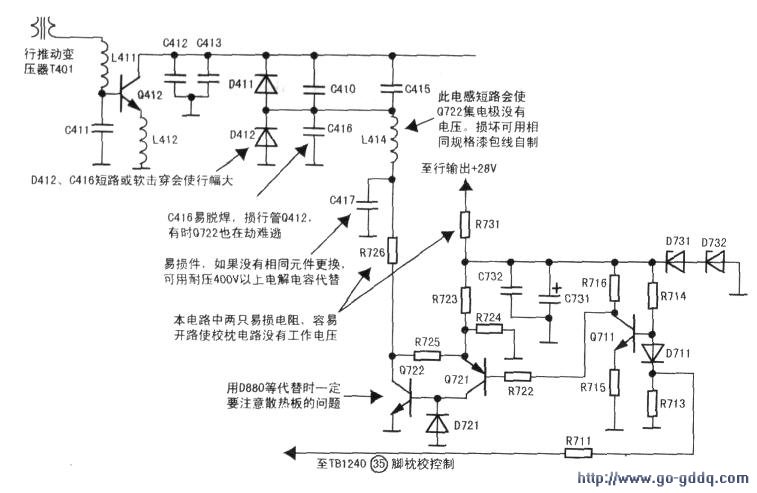

　　相关电路见下图。通电检查，枕校管Q722（2SD1499）c极电压为0V.对地电阻为0Ω，拆下枕校管，发现已被换成D880（测量该管正常），此时电路上的c极对地电阻已恢复正常。细一琢磨。原来机器装的枕校管2SD1499为全塑封的，而现在装的D880是带散热板的，c极经散热板接地了。

　　换2SD1499装回电路，开机故障依旧。测Q722c极电压为Ov.复测电阻却很正常。开机约5分钟后，手摸Q722没有过热现象，再向前测量枕校电容C417（4.7μF）两端电压也为0V，而电感L414接逆程电容端电压也很低，仅0.2V左右，故障应该是下阻尼二极管D412（FR104）或逆程电容C416（22nF/400V）软击穿。

　　更换上述两元件后情况仍然没变。拆下电感L414开机。行幅变小，测量L414接逆程电容端电压约为25V。仔细查看印制板。断开枕校管供电电阻R726。装回电感L414。

　　测量枕校电容两端电压仍然为0V，难道枕校电容软击穿？

　　换新复测。仍然没有电压。

　　无意中发现电感L414外皮有些过热化开的样子，抱着试一试的心理找来一电感换上。开机，居然出现行幅稍窄的光栅。此时，枕校电容两端已有近28V电压。

　　进总线，调整行幅却怎么也调不到理想状态。想想应该还是电感的问题。拆下原电感上的漆包线，用同规格的漆包线重新绕了差不多的厚度，上机，行幅正常。
