开机。测开关电源各路输出电压正常，加速极电压为267V，低于正常值（正常约为380V～400V），行电流约为0.3A恒定不变。更换逆程电容、阻尼管、行管、TDA9116、LA76818、行输出变压器、数字板等。故障依旧。

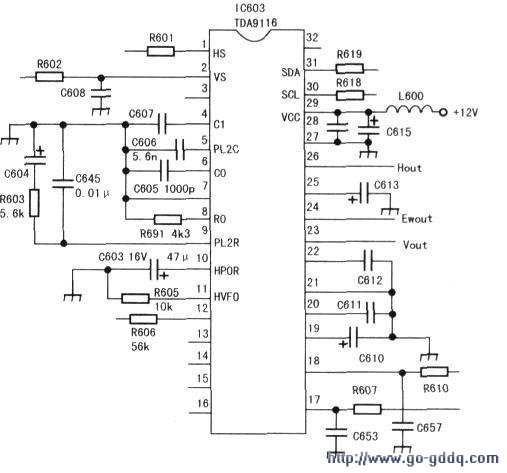

　　考虑到此机加速极电压较低，高压也会同步降低。会不会是行驱动脉冲异常呢？该机行、场处理由IC603（TDA9116）及其外围电路构成（见下图）。TDA9116有独立的行、场振荡，并通过总线由数字板控制和视频信号同步。

　　因数字板、TDA9116已换新。于是决定从TDA9116外围寻找突破口。

　　测IC603各脚电压，发现只有（5）脚为0.5v，比正常值2.8V明显偏低。其余各引脚未见明显异常。（5）脚为行锁相环滤波输入，外接电容C606（5.6nF/100V）。测c606容量正常，代换无效。IC603外围元件较少，决定对行相关引脚（4）-（12）脚逐个检测并代换，实测（7）脚外接C605（1000pF/100V）容量只有627pF，用指针表R×10k挡测不漏电。取一正品电容代换后，开机。一切正常。
