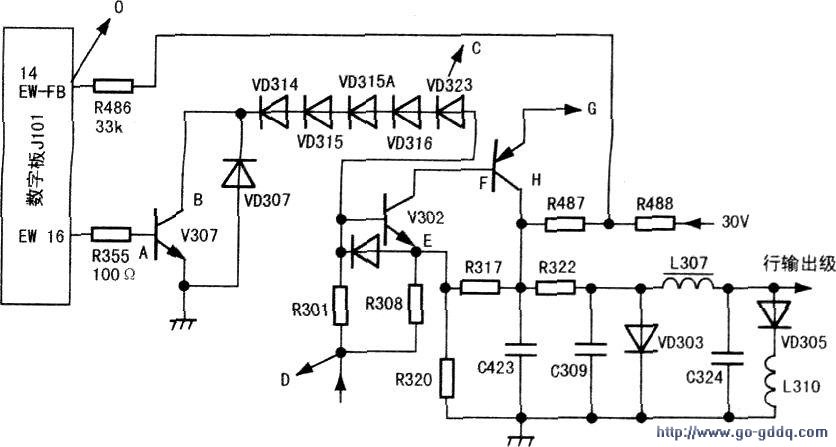

该彩电EW、EW反馈信号输出为数字板上JN100（14）、（12）脚；V307的b极电压为0.6V。c极电压在4.6V～16V之间可调，5只串联稳压二极管的压降正常时应在+22.2V左右，V302的b、e极压降应为04V，V304工作正常时b、e极压降为0.65V，实测VD314-VD323的压降已达35V（见图）。测R301一端无-27V供电，该电压由行输出T303提供。vD319将逆程脉冲整流后获得，测得VD319已经击穿，R414（15Ω）开路，更换后故障排除。
