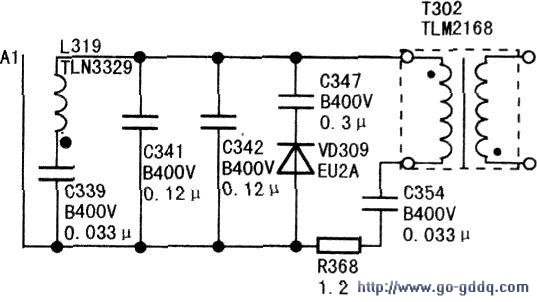

检修时先测会聚组件工作电压,正常;取下会聚组件,开机发现热机后行幅变化,判断故障在行输出电路与枕校电路中。查行输出电路中L319、c341、C342、VD309、C539、C437等元件(见图),发现C339(0.33μF/400V)容量不稳,代换后故障排除。注:光栅只要发生几何失真变化都可能导致会聚变。替换存储器改变了原有的几何失真参数数据会聚也会变。动偏转线圈同样会聚会变。但这一切都因为会聚电路自身会聚数据没有改变。只需通过调整相应几何参数和偏转位置,故障便能排除。
