康佳T21SA267彩电,收看中三无
来源:本站整理  作者:佚名  2011-04-24 14:30:26



  经查,保险管烧断,电源开关管K3116、行管D2102及开关管控制板所接稳压管vD912击穿短路。

  因无原型号元件,用邮购的拆机件BUZ91代K3116;VD912型号模糊,稳压值无法确定,参考其他机型。场效应管作开关管的电路其控制板几乎都没有稳压管,但电压一般均在2V左右,因此用2.7V稳压管代用。

  拆去已损行管。测电源次级各负载对地阻值无异常。

  +B端带假负载。开机无电压输出。断开L913及L915仍无电压输出。测开关管D极300V正常,控制板2V左右,由于无图纸,其他各点电压是否正常无法考证。仔细测量电源初级和次级取样稳压等电路各电阻均正常。代换易损元件,如三极管、二极管、电容等。无效。检测并代换+B整流二极管及其滤波电容,以及光耦供电整流二极管及其滤波电容,故障依旧。

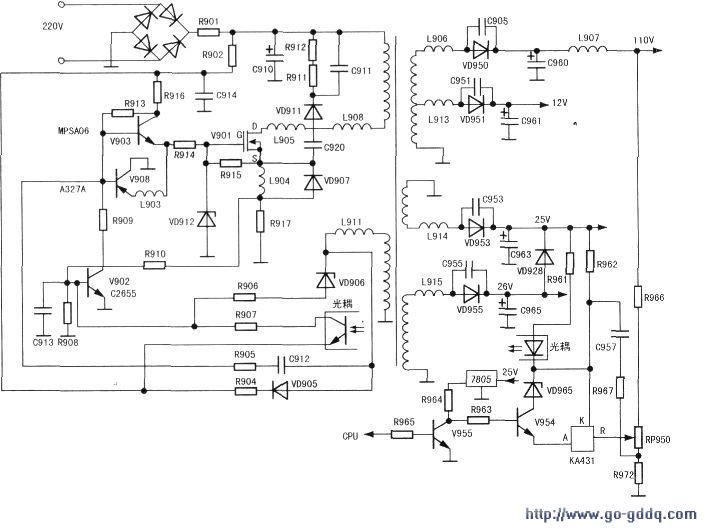

  参照电路板画出电源电路如图所示。各元件均已检测代换,重要元件进行过多次代换。唯一的疑点是所用开关管是否存在不良或稳压管选用是否恰当。先后用同批购买的另外一只拆机件BUZ91和一只6N60上机,无电压输出,更换2.7V稳压管无效,最后决定增大稳压管的稳压值一试。当用了5.1V稳压管后,开机。+B输出正常。带假负载试机半小时左右,+B稳定。

  检测行逆程电容、行输出及其次级负载等无异常。用D1651代D2102。开机出现蓝屏。但不到一分钟,便飘出一种焦糊味,立即关机,摸开关管散热片已炙热烫手。已仔细检测电源。+B正常,怀疑是次级负载不良导致开关管过流发热。

  多次开机,快速测量+B等负载电压基本正常。再次代换行管无效;代换逆程电容无效,经测行偏转线圈及行推动电路等无故障。于是转回电源部分。重新代换开关管无效;在反复的检查中发现‘V903原型号为MPSA06,而机上现用的是MPSA42,此元件是在先前代换检修时上机后没有及时换下的。换回MPSA06,试机,开关管温度正常。

  接上有线电视信号。逐台观察各频道图、声质量,新的故障再次出现:图像上出现点状干扰,有的频道是类似虚线状的水平点状干扰条纹,有的频道出现一片一片的点状干扰,且各频道干扰大小不一,有干扰的频道会同时干扰伴音。出现类似“雪花”噪音的“沙沙”声,其他频道则图声正常。

  该故障以前从未遇到过,一时无从下手。考虑到该机出厂仅几个月,故障部位应该不多,再次代换行管无效;用BUZ91代换机上BUZ91无效;当用6N60代换时,干扰消除。图声正常。
