长虹CHD29156(F19)彩电电源指示灯亮,无光无声
来源:本站整理  作者:佚名  2011-04-24 14:30:28



  该机经前维修者判定其行停振原因为数字板损坏。

  经检测。主板+B待机电压为78V,按本机“cH+”键电压可升至145V,但行输出不工作,听不到高压建立的声音;行推动管Q401 b极电压为0.76V,c极为7.32V。按电源键可正常启动。说明故障机数字板可输出正常的开/关机信号,总线和相关软件应当基本正常。若不能启动,不仅与数字板有关,而且与主板的行输出电路也有关。

  本着先主后次的原则。先检测数字板上与TDA9332相关的电源电压、总线电压和复位电压等基本工作条件。测U603/L7808C 行振电路供电稳压器,输入+12V,输出+8V,正常;其余各路实测为:U200、U502、U401、U700(DF1117/3.3V)输出+3.3V,U302(DF1117/2.5V)输出+2.5v。U503(DF1117/1.8V)输出+1.8V,全部正常:D201负端+3.49V。

  复位电压正常;(10)脚SCL电压在1.75V~3.35V间波动。(11)脚SDA电压在2.33V-3.38V大幅波动。从测量结果看,TDA9332的工作条件是具备的,行不起振另有原因。

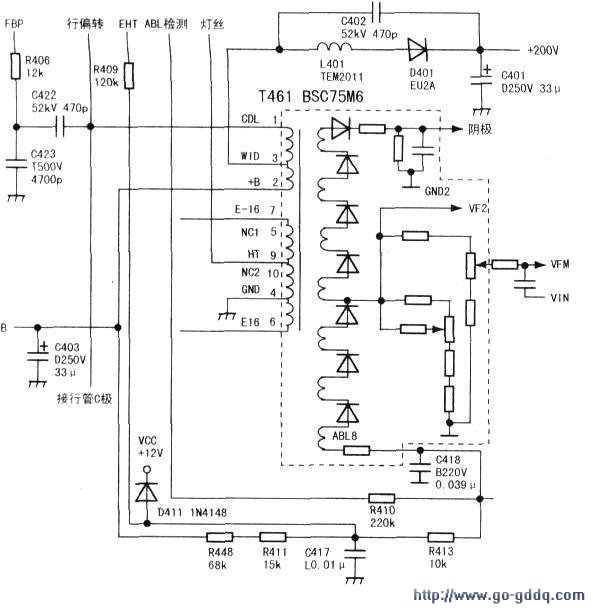

  适逢《家电维修》2008年5期开始连载曹泓俊先生《CRT高清电视行不工作故障的检修方法与技巧》一文,读后颇受启发。如图所示。将主板C423对地短路或换新,行电路仍不能工作,但发现一条重要线索:可以听到微弱的行启动和终止的声音,此时用可测波形的VC300数字万用表测得Q401 b极有间断的一闪而过的行脉;中。+B电压同时轻微向下波动。在C401处测视放电源电压在145V~162V间波动;断开视放板上的RX26后,视放电压能维持在203V左右。凭经验判断,FBT高压绕组存在严重短路故障。此机芯行输出变压器型号为BSC75M6。双聚焦。同长虹售后服务部取得联系,希望得到原厂配件上机一试。一个月后,拿到长虹提供的配件,拆下旧包换上新件,证实判断是正确的。数字板不能启动是FBT损坏导致的。

  但换上新件发现光栅不稳:在全白光栅或光栅亮暗急速变化时。行幅度会出现剧烈地收缩。同时还会听到高压变化的声音,实测+B电压同时大幅下降。花了很大精力检修电源的带负载能力,一无所获,不得不怀疑新换上去的FBT有问题。试着加大ABL电路的取样电阻来减小束流,无法达到预期效果。后从市场购到一只同型号FBT换上,问题才得到圆满解决。
