长虹D2965A型彩电无图无声显蓝屏
来源:本站整理  作者:佚名  2011-04-25 08:42:41



  观察此机光栅声音正常。图像上下延伸1cm左右不稳定。时有场不同步。图像上部5cm左右有多条白色水平亮线。有时无图无声显蓝屏。

  分析检修:初步判断故障在下述电路:1.小信号处理电路N240(OM8361);2.场输出电路N301(TDA3654);3.公共供电电路不良。

  测N301场输出块(5)脚电压基本正常:换场部分可调RP310、RP319和自举电容C313及升压二极管V318后。

  故障依旧。因为机器无图无声显蓝屏。那么场不正常也许是一种假象,真正的元凶是无图无声显蓝屏。于是,把故障的目标转移到小信号处理电路N240上。N240(42)脚场振荡电压正常;测(10)脚供电脚电压在6.8V-7.2V左右波动。正常应该为稳定8V;沿路跟踪追击,测三端稳压器N402(1)脚为8.5V~9V不稳,正常为12V;再往前测三端稳压器N401(1)脚电压为10.5V左右波动,正常为15V~16V。因N401是AN7812三端稳压器,(1)脚比(3)脚电压至少高3V,(3)脚才能有12V输出,否则难以输出正常电压。故障元件只剩下R412、V412、C415及行变压器T402了。焊下R412、V412、c415检查正常;把c415用一只新电容代换,故障依旧。到此判断故障为T402不良或R412、VD412不良或负载印刷电路板漏电短路。挖空T402(7)脚,用一只交流输出为15v的小变压器接入T402(7)脚R412上供电。结果图声正常,图像不再抖动,白色的多条水平亮线也消失了。证明后级电路是正常的。故障系T402输出电压偏低所致。于是把故障锁定在T402上。购来一只新行变换上,开机故障依旧。

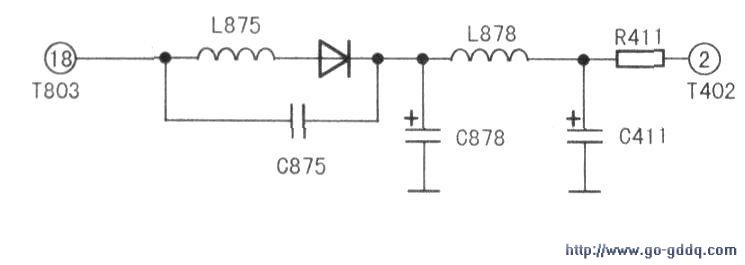

  经过思考,决定调整维修思路。测视放供电+190V滤波电容C432的电压为150V左右,偏低。证明行输出级存在故障;测+B滤波电容C878上的电压正常;再测限流电阻R411电压降,算出行电流为250mA,偏小,正常的29英寸彩电电流为320mA-380mA;再测行输出管V406 c极电压为100V,正常为115V。这才恍然大悟。那么还有十几伏电压到哪去了呢?沿着+B查找,总共只有L878、C411、R411三只元件了。在路测L878、R411正常,焊下电容C411测量一切正常(局部电路见图)。购买一只新10μF/250V代换C411后开机,故障一扫而光。机器工作一切正常。
