拆机直观检查,见高压帽周边烧焦,背面一处已烧穿孔。连接高压帽处的高压引线有十多厘米长已烧损。于是。先去除烧损的高压引线和其帽。再从废弃的“行变”中选截一段适用的带帽高压引线。如附图所示,进行应急维修。
经过处理后试机。图声出现,但场幅不足,且画面左上角有少许失真。考虑到此机系lZC总线彩电。因此怀疑可能是高压打火导致总线数据发生了变化。因现场无随机遥控器(后发现用RM-133型万能遥控器可进入该机维修模式),只好找到合适遥控器再修。
总线进入方法:用RM-133万能遥控器输入操作代码“094”,然后用遥控器将电视机设置为待机状态,再依次按遥控器上的“屏显”键或数字键“5”及“音量+”键,再按“电源(山)”键开机。即可进入维修模式,屏幕上出现调整项目编号(00)、调整项目(HSF)、调整数据(31)、维修模式(SERVICE)及其相关数字。
调整方法:进入维修模式后。按数字键“1”或“4”方可正向或反向选择调整项目;按数字键“3”或“6”可调整选项数据(按“3”键数据增大,按“6”键数据减小)。数据调整完毕后,必须进入读写操作,方法是:先按“静音”键,再按数字键“0”。才能将改写后的数据写入存储器存储;否则,退出维修模式后。改写的数据不被记忆。
维修模式的退出:遥控关机再开机。即可退出维修模式。
进入维修模式后。笔者从“06'‘项编号中找到场幅(VAP)调整选项,发现此项数据为”0C“,试将此值改调为”1F“时。场幅恢复正常。但屏幕左上角失真依旧。试改写”02、03、04“编号中枕形失真校正、光栅角部枕形失真、倾斜失真三项总线数据后,左上角失真有所好转。由于不影响收视,便见好就收。将改写后的数据写入存储器,退出维修模式。检修结束。

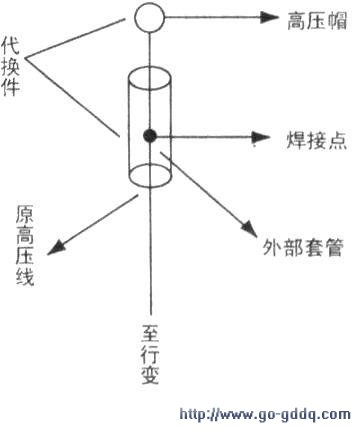

操作说明:外部套管是从水芯笔笔壳中截取的。先焊好焊接点。再在焊点周围涂上适量高压灭弧用的硅橡胶。然后把套管移至该处,再用热熔胶枪将套管周边封严封牢,或在套管外部加胶增厚,即可投入使用。
