上门检测，此机虽无图，但仍可换台和调节音量，初步判断开关电源正常。仔细观察还会发现，在换台过程中，有些背景较亮的台隐约可见。只是彩色浓重，如同亮度丢失。

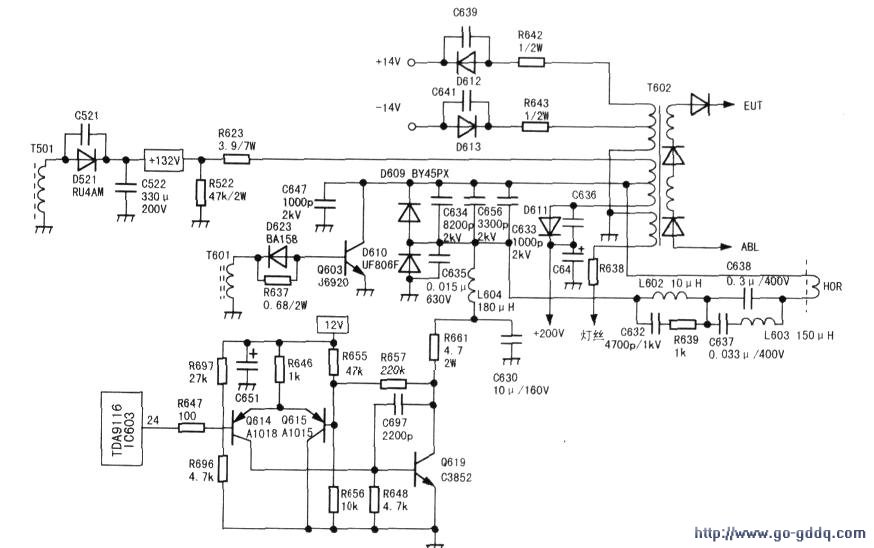

　　开盖检查，目测枕校电阻R661（4.7Ω/2W）已炸裂发黑；测开关电源，包括+B（+132V）在内的各路供电均稳定正常，看来故障应在行及其相关电路。开机，测行输出负载供电情况。场供电±14V为±12.8V，视放+200V为+183V.加速极为+307V（正常为380V～420V），均较正常值偏低；测行供电限流电阻。R623（3.9Ω/7W）两端压降（见图）。折算行电流约为0.7A，也在正常范围内（此机属高清机型，正常为03A-1A）；调高加速极电压至+400V时图像有正常亮度。

　　但对比度严重不足且枕形失真。将加速极电压调回原位，测枕校电路+12V供电正常。

　　行场处理IC603（TDA9116）（24）脚枕校输出+2.8V，接近正常值。断电，开路检测与枕校电路相关的元件，均未发现异常，怀疑R661烧坏的原因可能系功率余量不足自然损坏，决定更换R661。取一只4.7Ω/3W金属膜电阻替换原烧坏4.7Ω/2W碳膜电阻，并在其两端焊接引线引出接万用表电压挡监测两端压降。开机。R661两端压降达5.1v，折算电流约为1.1A，明显过流，此时屏幕出现亮度、对比度正常且消除了枕形失真的图像。同时R661开始冒青烟，赶紧关机。据此认为枕校电路有性能不良的元件。导致在加电状态下过流。随后代换了用万用表不易检测电气性能的元件IC603、Q614、Q615、Q619、D609、D610、C630、C697、C651、逆程电容等。但仍然过流。是什么原因导致在枕校电路过流的状态下图像能够恢复正常且消除了枕形失真呢？

　　经过仔细分析和比对原发故障时的检测数据。发现0.7A的行电流虽处在正常范围，但在机器黑背景或黑屏状态下应属偏高，行电路应存在不明显短路的地方。从测量结果分析，行负载各路供电同步降低，短路点应在行输出、偏转支路、偏转线圈范围内。本着先简后繁的原则。代换行输出变压器T602（IF0101—85958），开机。发现R661两端压降已降至1.48V。折算电流约为0.3A，调整加速极电压至+400V，微调聚焦，图声俱佳。机器修复。
