海尔D29FV6H-PR数字高清彩电屏幕彩电枕形失真
来源:本站整理  作者:佚名  2013-02-08 07:47:13

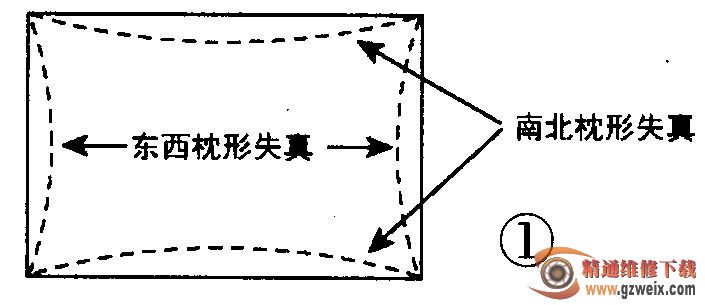

   在彩色电视机中,在行偏转线圈的水平磁场和场偏转线圈的垂直磁场作用下,电子束扫过屏幕的线速度并不相同,特别是越接近屏幕的四角其线速度越快,由于显像管的屏幕不是以电子发射枪为中心的球面,加之偏转线圈的特殊结构,必然使光栅产生枕形失真,如图1所示。

    为了最大限度地减小光栅的枕形失真,最简单的方法是调制偏转线圈中的扫描电流,使中间部分偏转电流相对屏幕顶部和底部更大,从而达到补偿目的。由于南北枕形失真并不明显,东西失真较为明显故在大屏幕彩色电视机中都有东西枕校电路。在枕校电路中最方便的调制器是二极管调制器(DDD),通过二极管调制器调制偏转电流,从而减小光栅几何失真程度。由于枕形失真的校正是由枕校激励电路和行输出电路共同完成的,加之这部分电路对元件的要求较高因此大屏幕彩电易出现枕形失真及故障,且故障原因也较多,下面举例说明。



    例:海尔D29FV6H-PR数字高清彩电,行幅和场幅均增大,且枕形失真。



    分析检修:从行幅增大与枕形失真的情况来看,故障部位就在行输出及枕校部分。由于枕校电路与偏转回路串联,则枕校部分有短路必然造成行幅增大。



    另外,行输出部分有元件变质也会导致行幅增大。



    开机后屏幕保护图案从中间向四周移动过程中,严重扭曲变形;进入TV状态,收看CCTV-7节目,台标只能看到“V-7",行幅和场幅明显过大。开盖观察,行输出部分元件几乎都焊过,为了维修后不留后患,决定先从硬件开始寻求突破口。测行输出供电为145V,行激励电路供电为15V,行激励管集电极电压为13.8V,均正常;测行场扫描小信号处理集成电路TDA9118 24脚电压为3V,29脚电压为11.8V,也正常。



    接下来检查枕校电路,在路检测三极管Q619,Q614,Q615,阻尼二极管Q609 , Q610及电阻R661均正常。开机后测得枕校电路高频滤波电容C630正端及上下阻尼管中点电压均为0.1V,明显异常。将R661断开,再测阻尼管中点电压依然为0.1V。

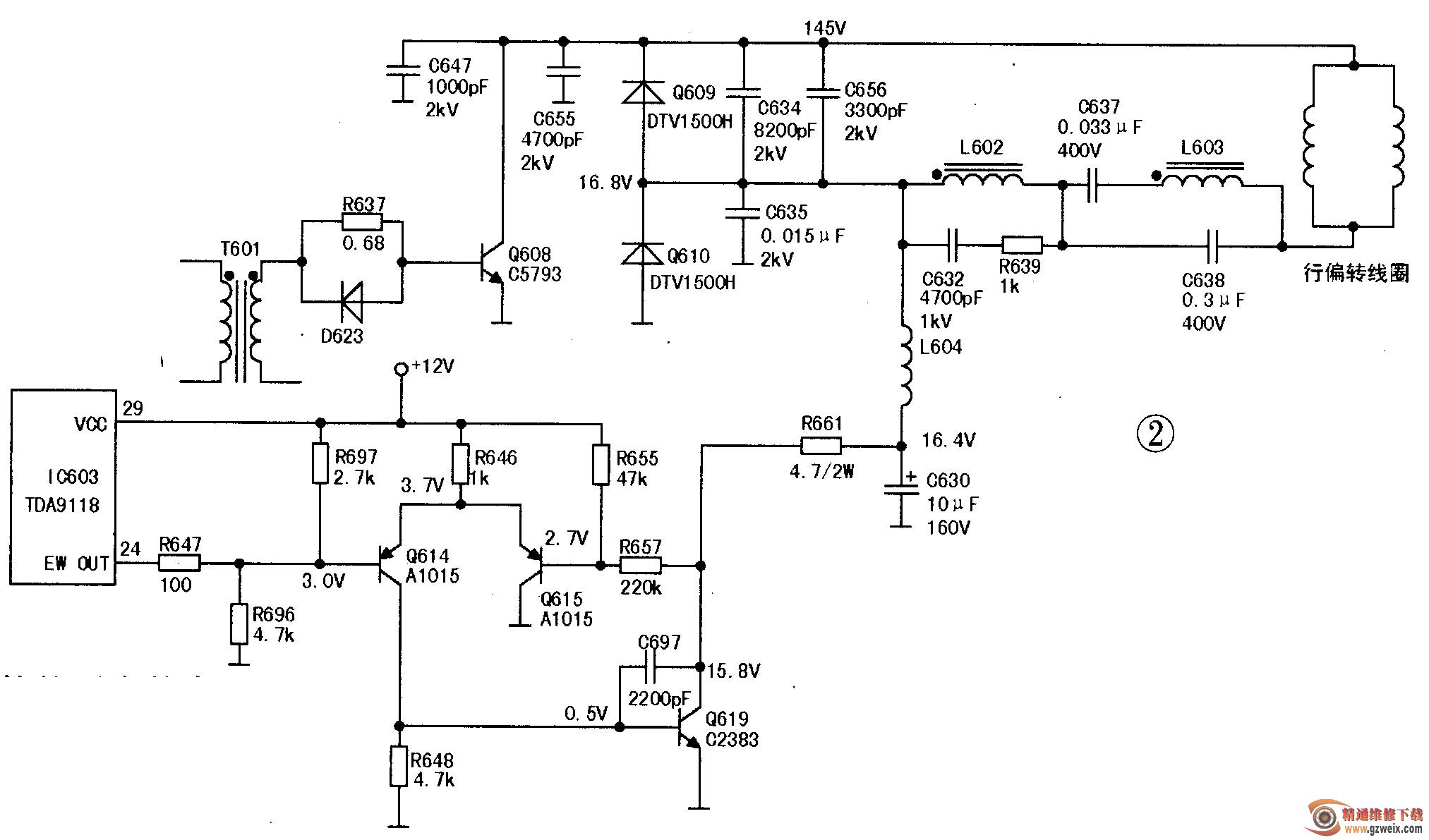

    该机枕校部分电路如图2所示,Q609 , Q610为上下阻尼管,L604为高频隔离电感,C630为高频滤波电容,R661为限流电阻,防止Q619过流。TDA9118为行场扫描





小信号集成电路,29脚为电源脚(VCC),24脚为东西校正(EWOUT)信号输出端,输出信号驱动Q614导通,其集电极输出信号控制枕校管(Q619)的导通深度,从而达到对行偏转线圈电流的分流大小的控制,实现水平枕形校正的目的。Q615为自动调节回路,若因某种原因导致Q619集电极电压过低,此时Q615导通,使Q614发射极电位下降,让Q614趋于截止,则Q619趋于截止,Q619集电极电压上升,从而起到自动调节的作用。



    明白了上述电路原理后,不难看出此机的故障原因实为枕校电源不正常,于是重点检查两只阻尼二极管,特别是下阻尼管。拆下下阻尼管,发现安装的型号是BY459,重新换上一只同型号的二极管后,开机测中点电压为2V,随后下降为1.2V,枕形滤波电容两端电压也为1.2V,这时光栅在水平方向变窄,仍有明显的枕形失真现象,这说明找到了故障部位。虽然下阻尼管用万用表测量是好的,但在工作时软击穿,交流短路,相当于将C635短路,导致逆程电容容量增大,则行幅变宽。另找一只FG16型二极管作为下阻尼管后开机,测得中点电压为39V,随后下降为16.8V,速测枕校管集电极电压为15.8V,光栅在开机后的拉幕过程中两侧均为竖直线,光栅满屏后幅度和线性均正常。正常情况下,各点实测电压见图2标注。
