华尔HY2000型数字卫星电视接收机,收不到信号
来源:本站整理  作者:佚名  2011-04-26 14:40:01



  此机通电,机上数码管频道号显示正常,当接入卫星天线和电视后开机,机上按键和遥控全部失灵,随即显不“LNB电源短路”。有点类似彩电进入保护状态。

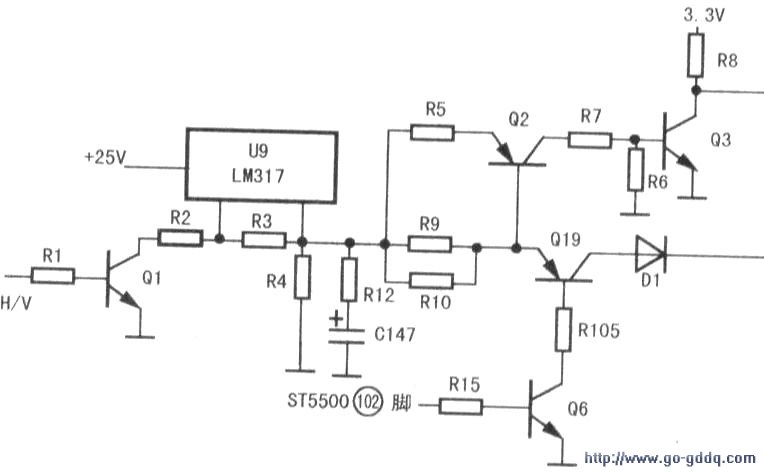

  因为数字卫星接收机均不附带原理图。附图是根据主板绘出的相关电路图。该机属ST5500系列单芯片机。设计有完善的高频头电源通断控制(可由菜单相应选项控制)和过流保护功能。相关电路中除U9、Q19、R9、R10和C147(元件编号为电路板实际位号)外,全部为贴片元件。Ql,u9、R1~R3受sT芯片内置CPU控制,完成水平或垂直极化电源转换;R9、R10为过流检测元件;R5-R8、Q2、q3为过流检测电平转换和相关偏置元件。当LNB供电电流增大或电缆短路时,R9、R10上的压降增大,随之Q2进入放大或饱和状态,Q3因b极高电平而饱和导通,c极呈低电平,sT5500(103)脚电压随之被拉低,按其内置CPU电路逻辑判定为LNB电源短路,其(102)脚输出低电平执行保护。此时。

  q6,Q19截止,LNB电源被切断,避免主电源因严重过流负载过重而损坏。同时屏幕显示“LNB电源短路”字符。Q6为正常选定关闭高频头电源和保护起控的共同执行控件,正常工作时,b极保持高电平,人为选定和保护起控时为低电平。

  检查相关元件,R9、R10、Q19因严重过流损毁,u9损坏。u9用同型号更换,Q19为B772 PNP管,用TIP42C代用;R9、R10已烧黑炭化,经过选试,当电阻值为4.7Ω时过流取样值基本正常,短路时可以及时起控。更换后试机。一切正常。
